Royal Navy
Incrociatore da battaglia
H.M.S.  Repulse 1941

Il modello in costruzione
la sovrastruttura /  Carley floats

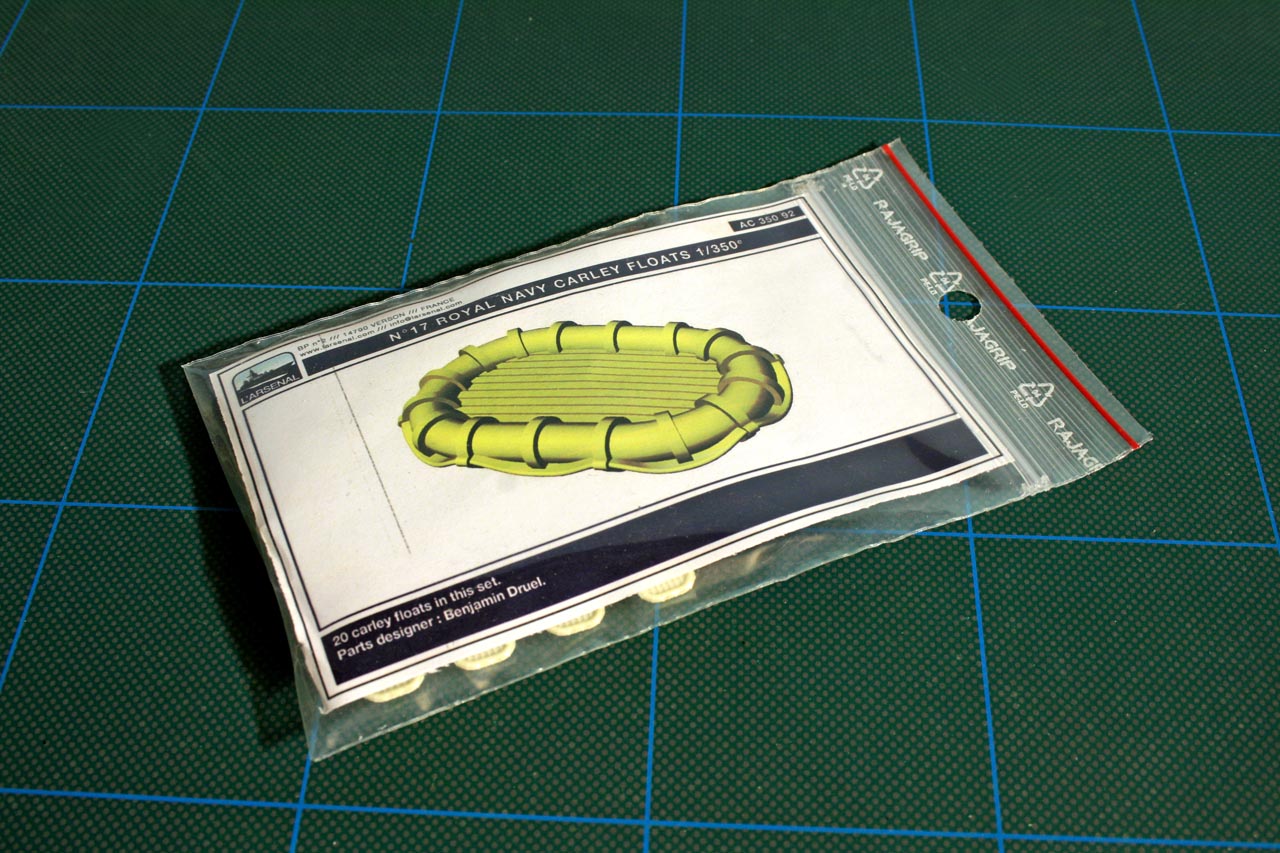

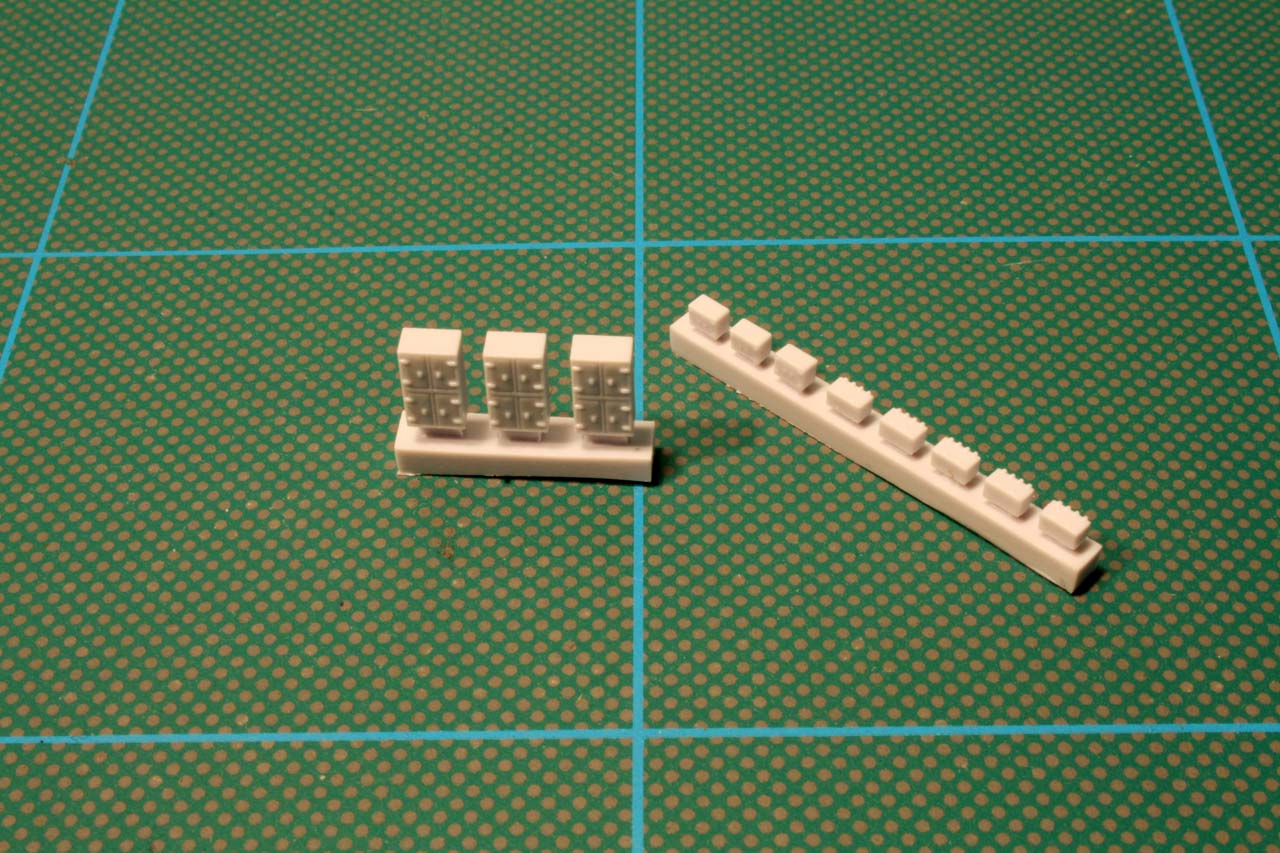

Il set in resina by L'Arsenal
Royal Navy Carley floats

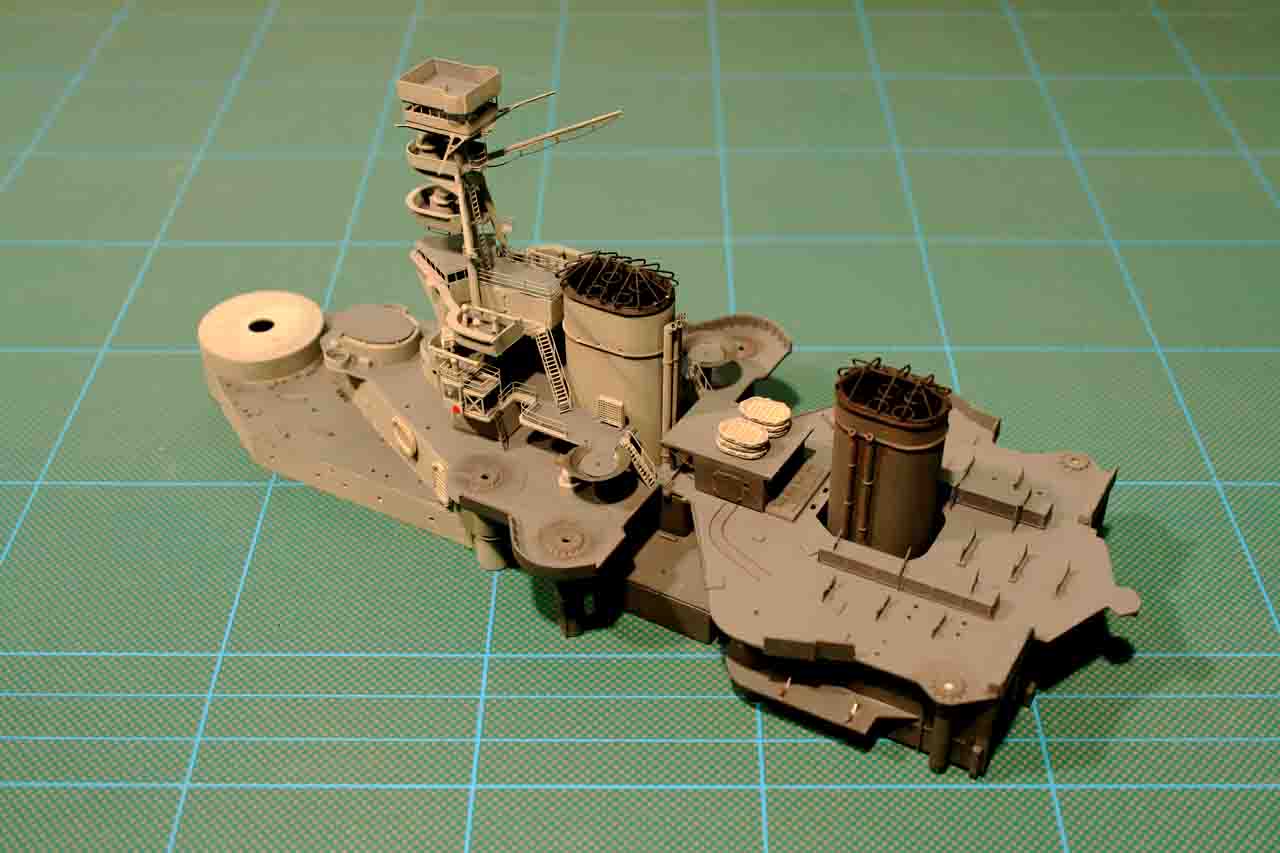

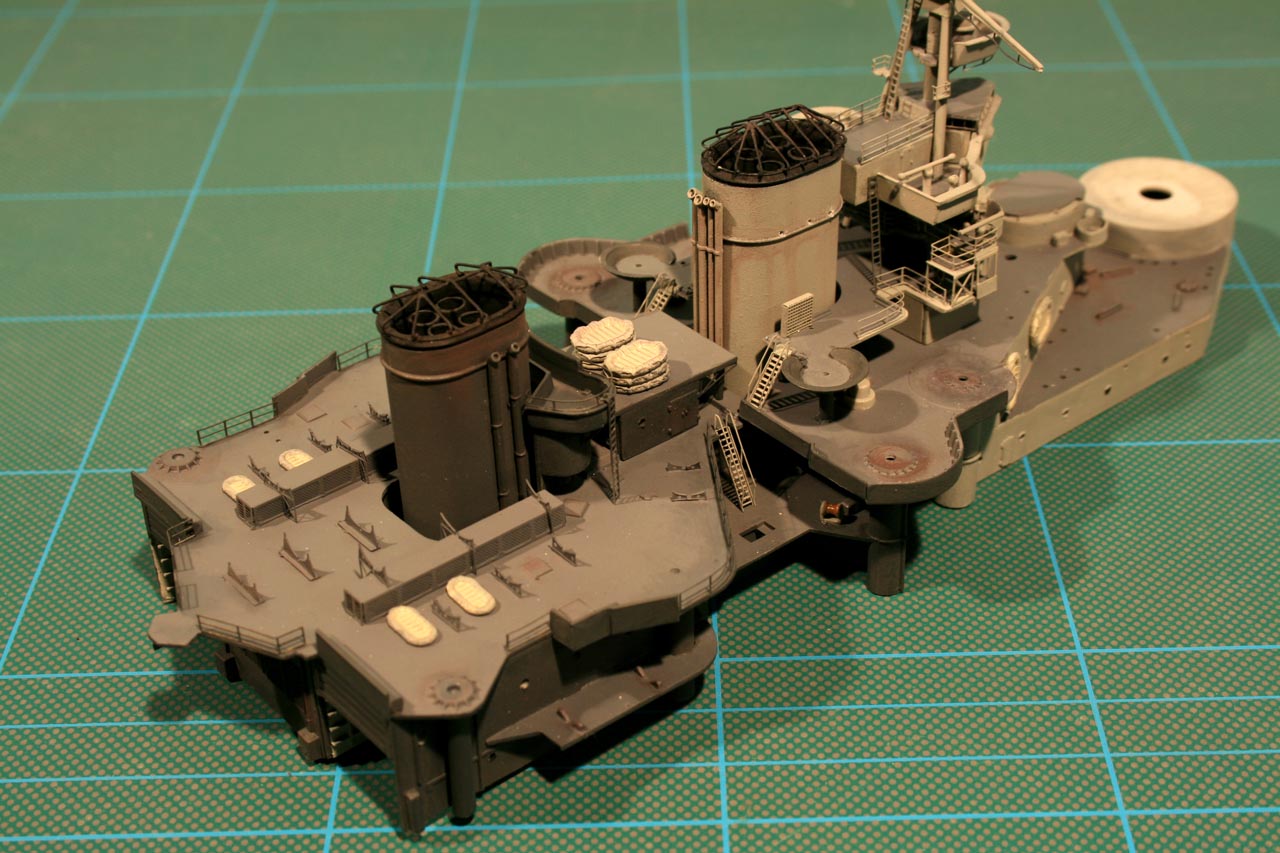

La sovrastruttura principale si arricchisce di dettagli, si applicano tutti i Carley previsti, utilizzando il set L'Arsenal, oltre alle scalette verticali /inclinate e qualche battagliola. A breve inizierò ad applicare anche i cavi e tiranti. E' mia abitudine, infatti, applicare quanti più dettagli possibile sulla sovrastruttura, prima di fissarla definitivamente sul ponte di coperta!
Sotto altre foto dell'ulteriore avanzamento di costruzione, con piccole autocostruzioni con plasticard.

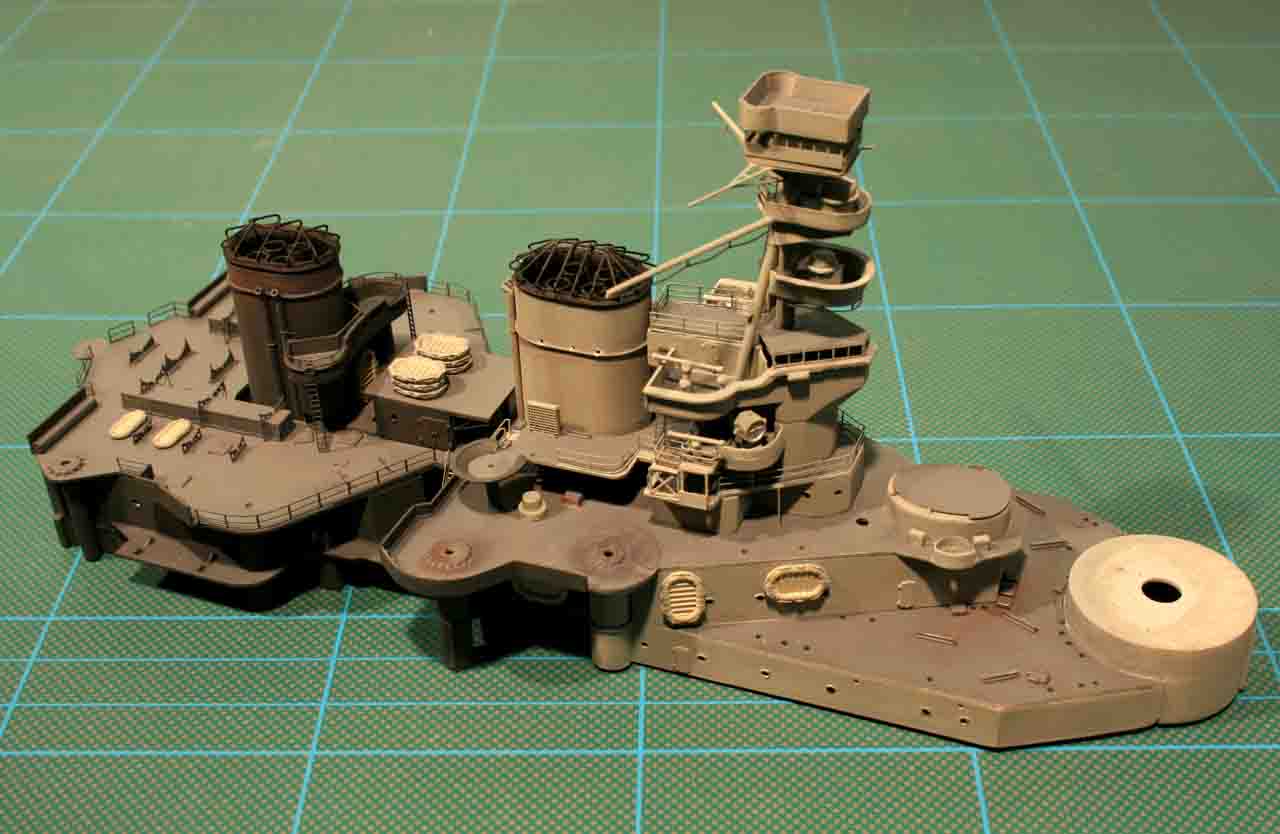

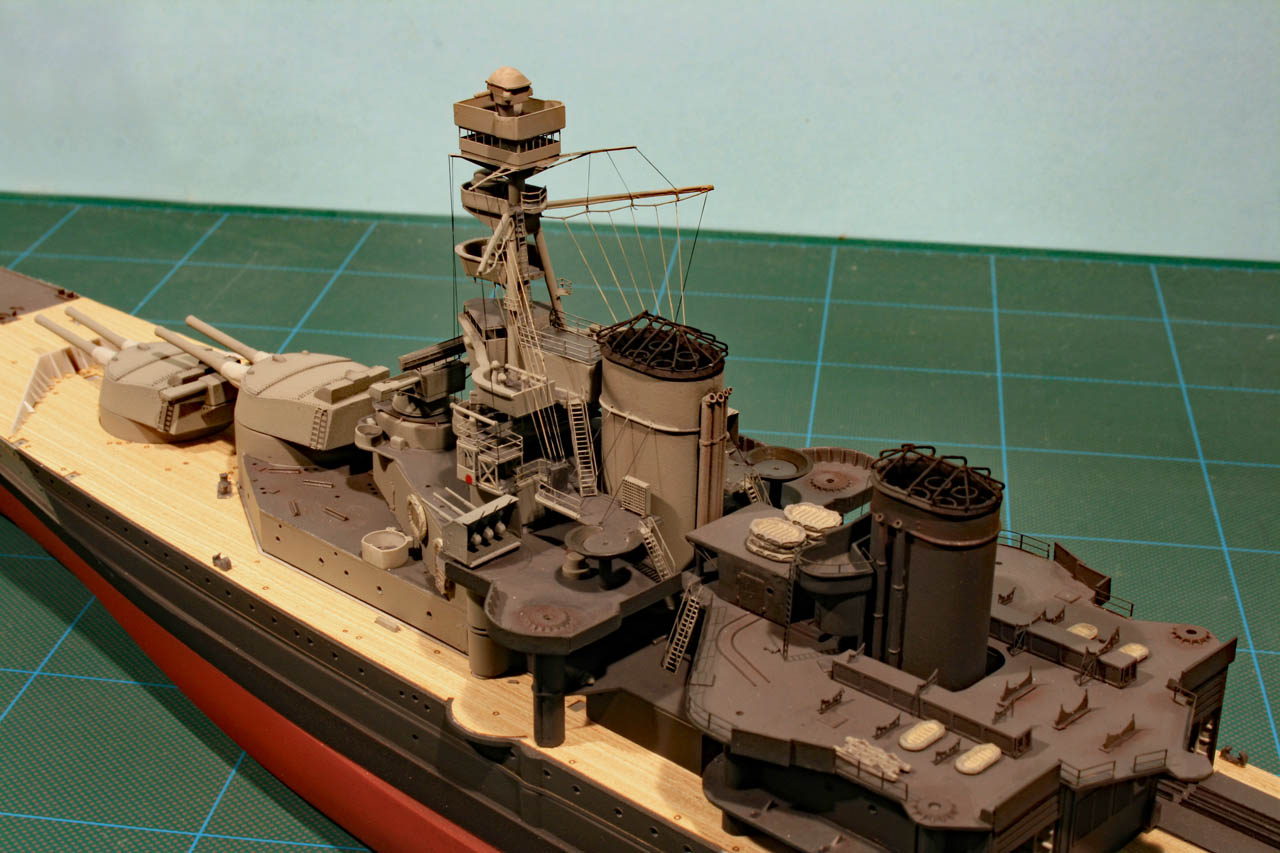

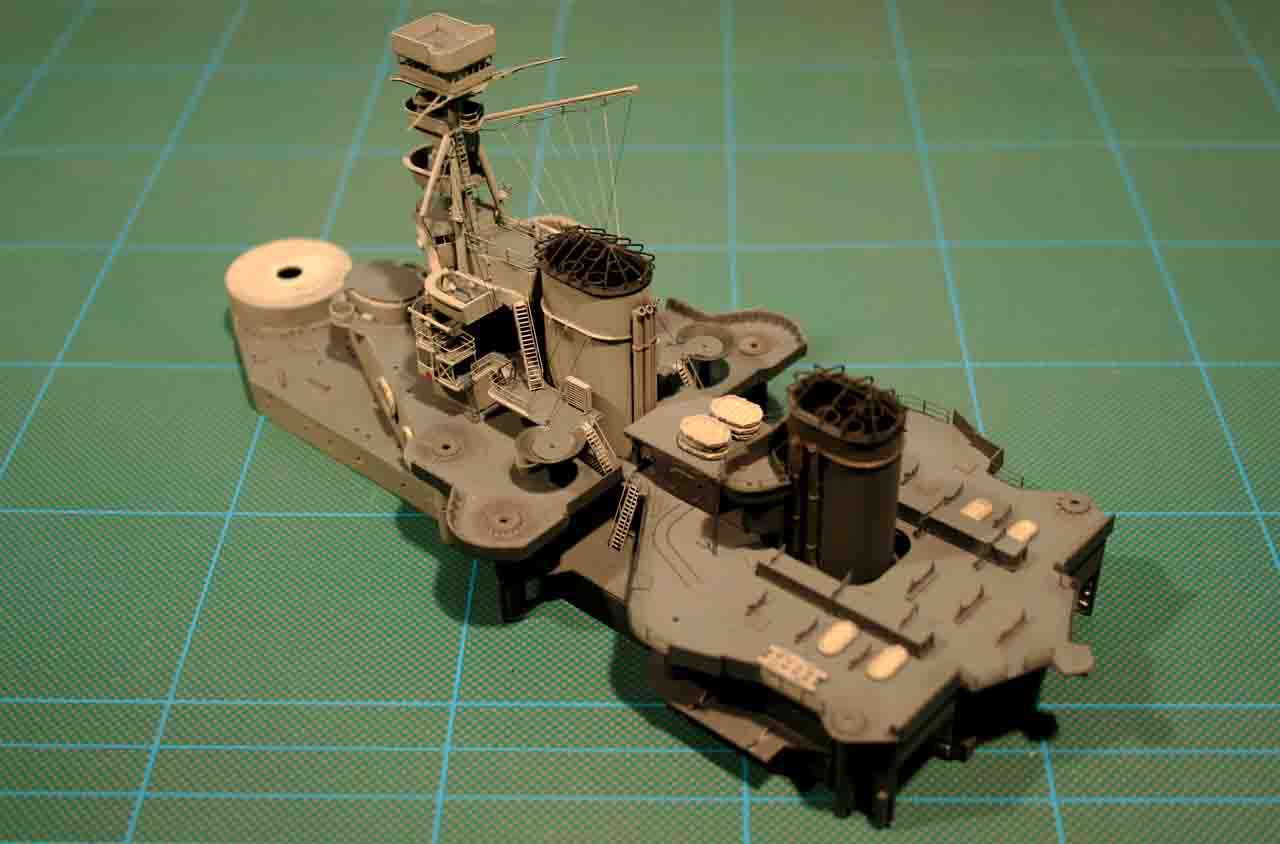

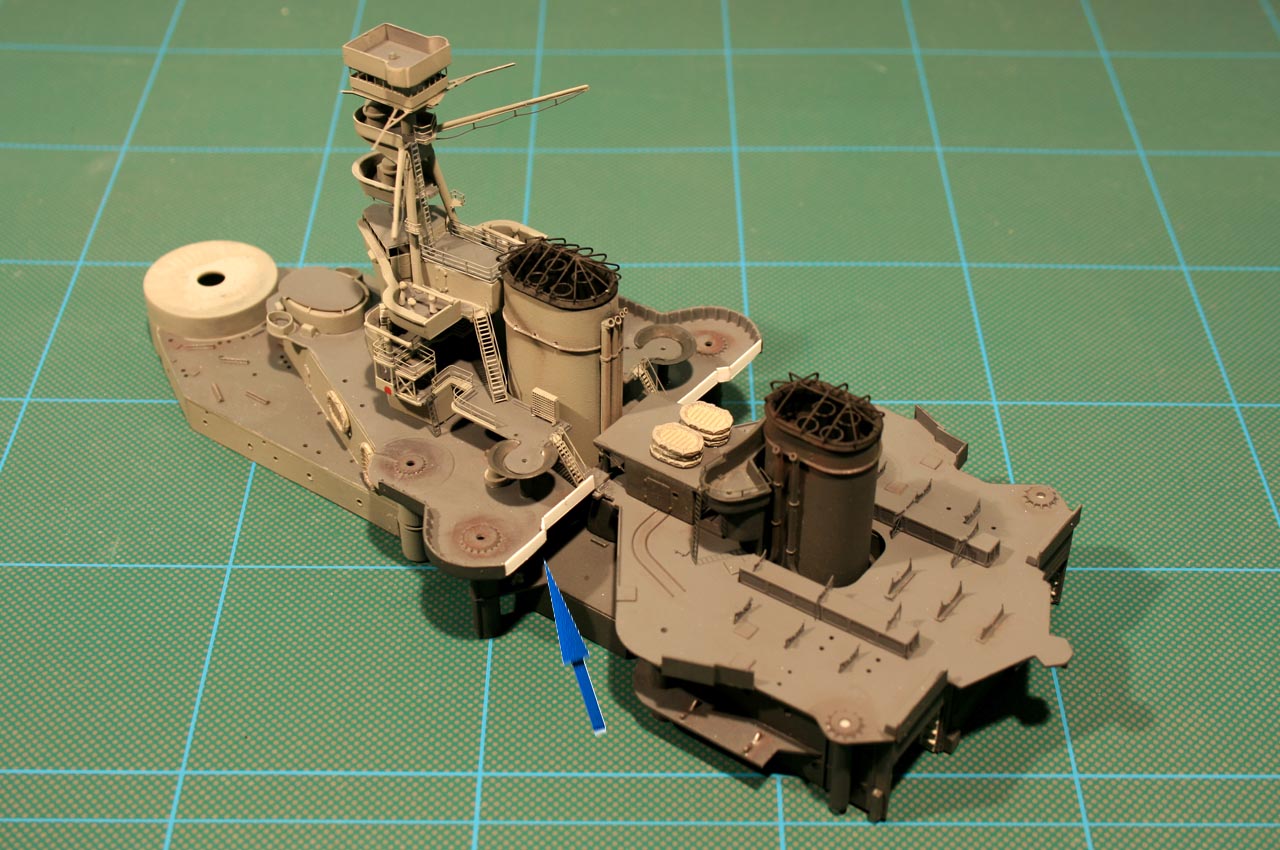

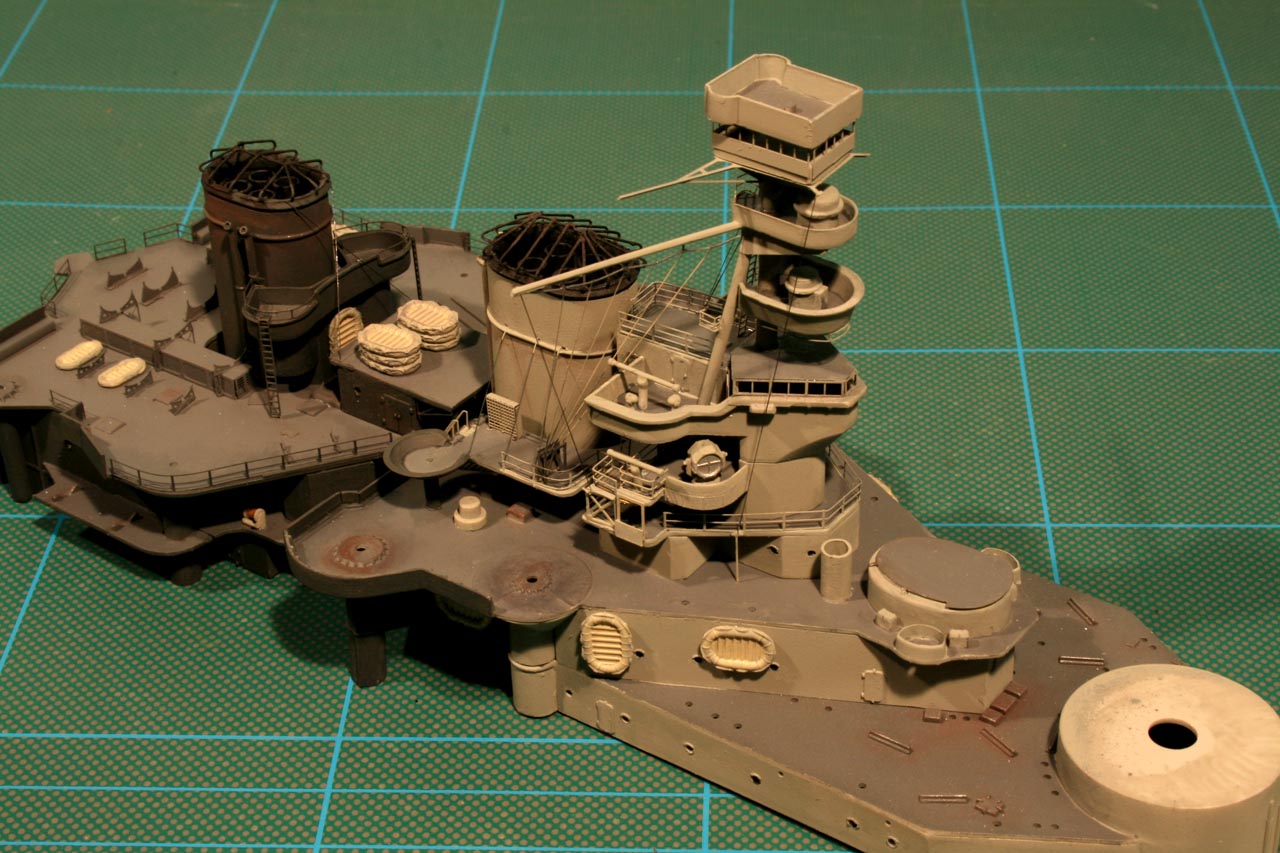

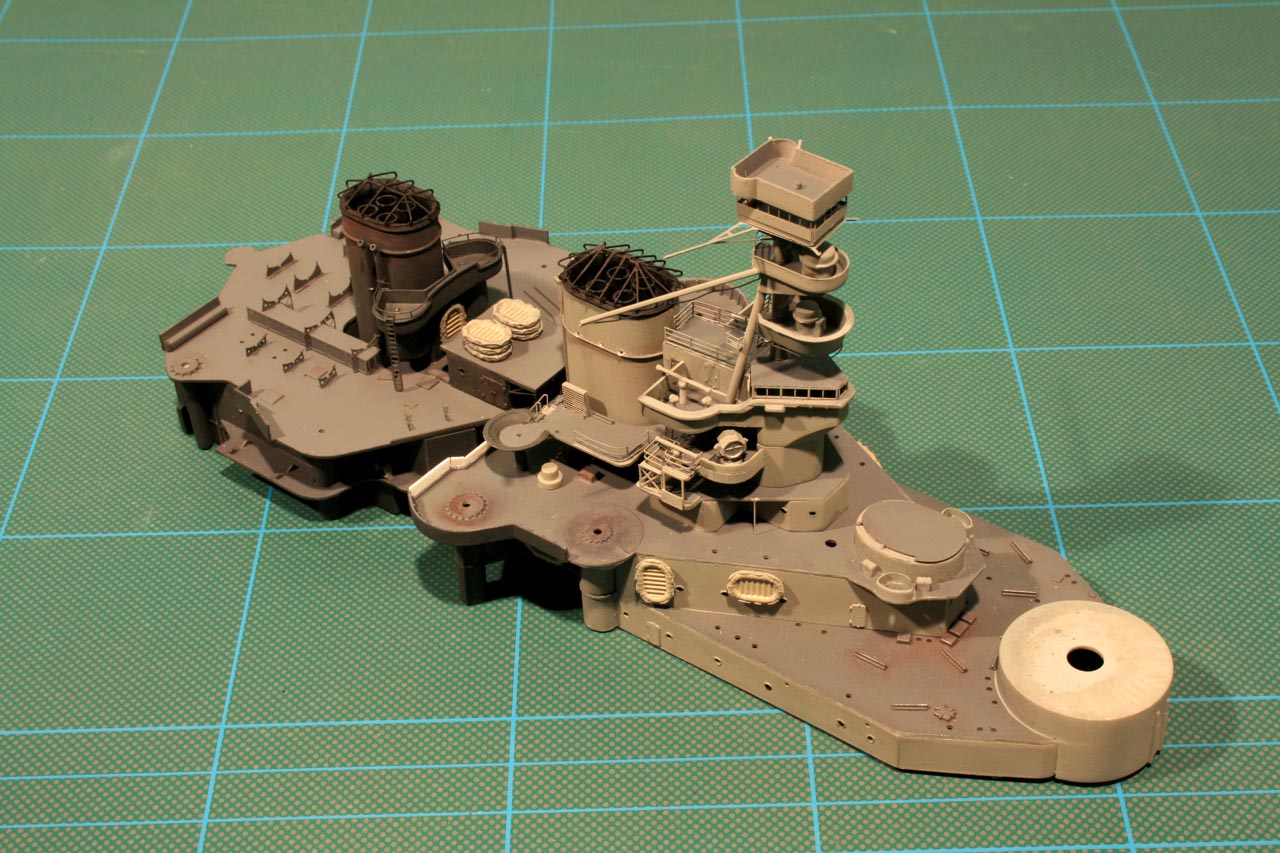

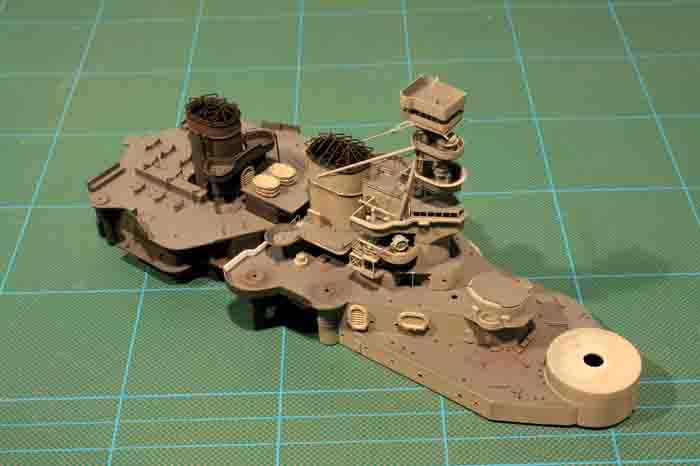

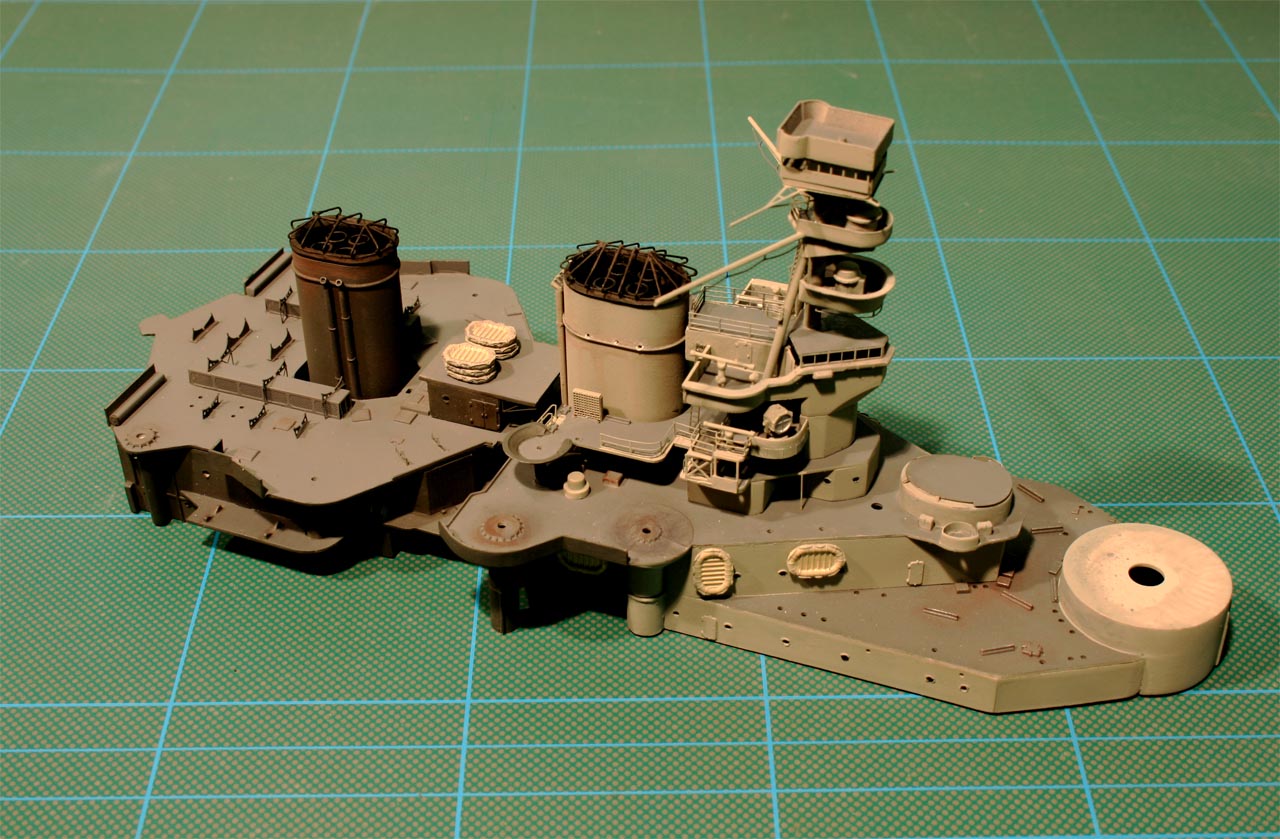

Continua l'assemblaggio e rifinitura della sovrastruttura principale. Questa parte è decisamente ricca di dettaglio, applicati quasi tutti i fili, si potrà completare il tutto solo quando la sovrastruttura sarà fissata definitivamente al ponte! Si realizza anche parte dell'armamento.

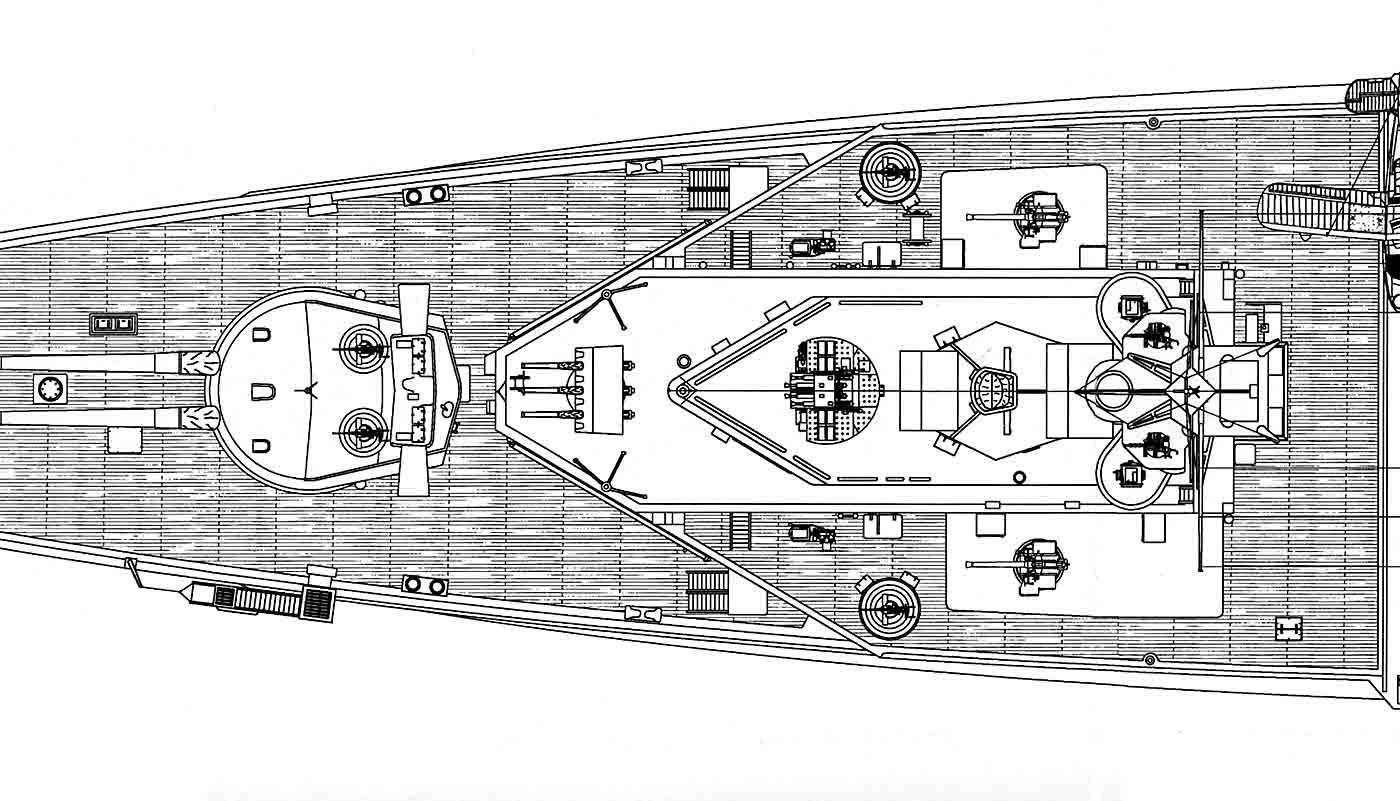

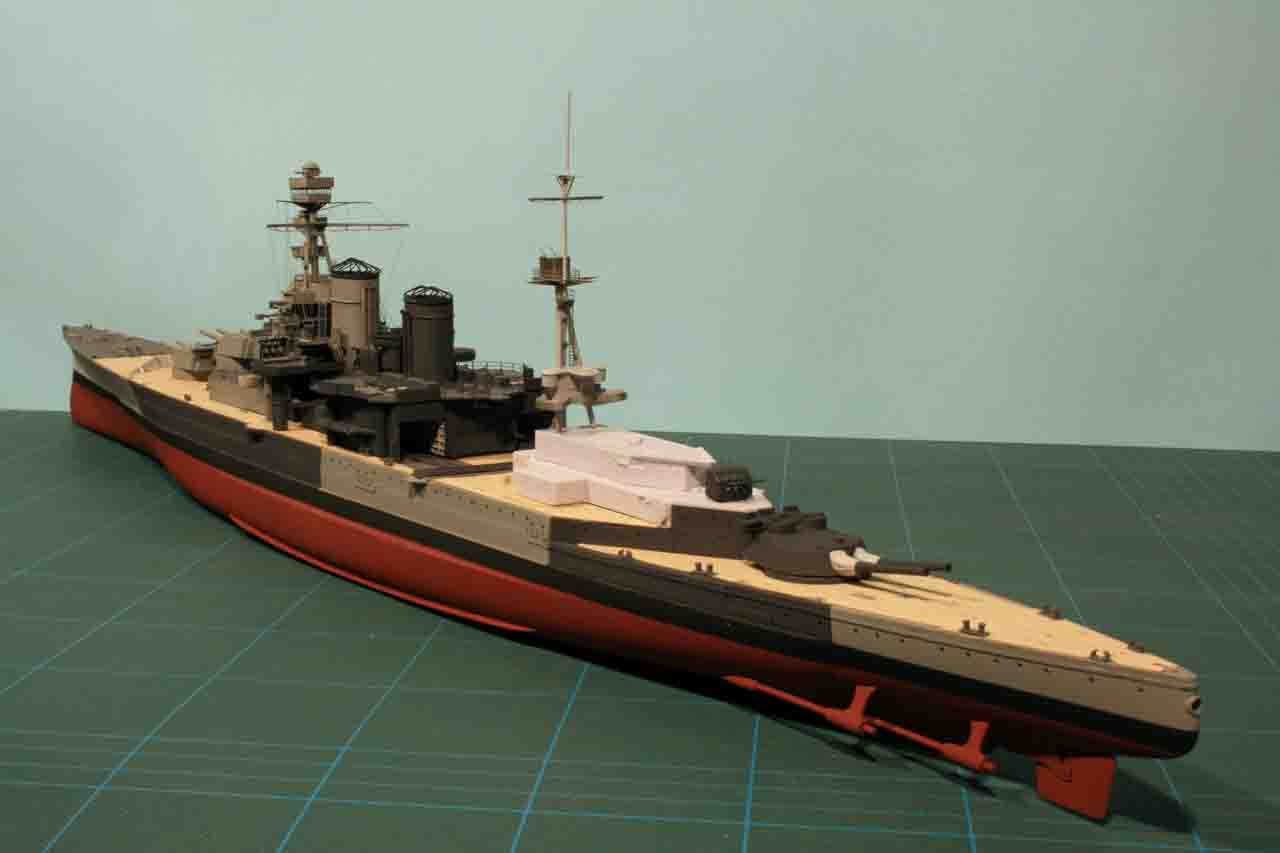

Nelle foto e disegni sotto, si evidenzia la modifica/correzione da effettuare al modello, utilizzando la sovrastruttura in resina della Admiralty Model Works. Questa modifica, riferita al luglio/dicembre 1941, oltre a cambiare la forma della sovrastruttura, modifica anche la colorazione in questa zona e, devo dire per fortuna! Il ponte in legno della Artwoxmodel si applica bene al kit "originale e non modificato" ma non al set della Admiralty! Ma, di fatto, la colorazione risolve tutti i problemi, infatti la parte 2 del ponte in legno (visibile nelle foto A sotto) non dovrà essere applicata, in quanto non più compatibile e comunque già presente sulla parte in resina, dovrà essere solo colorata in grigio ponte (come visibile nel disegno B sotto).
B

A

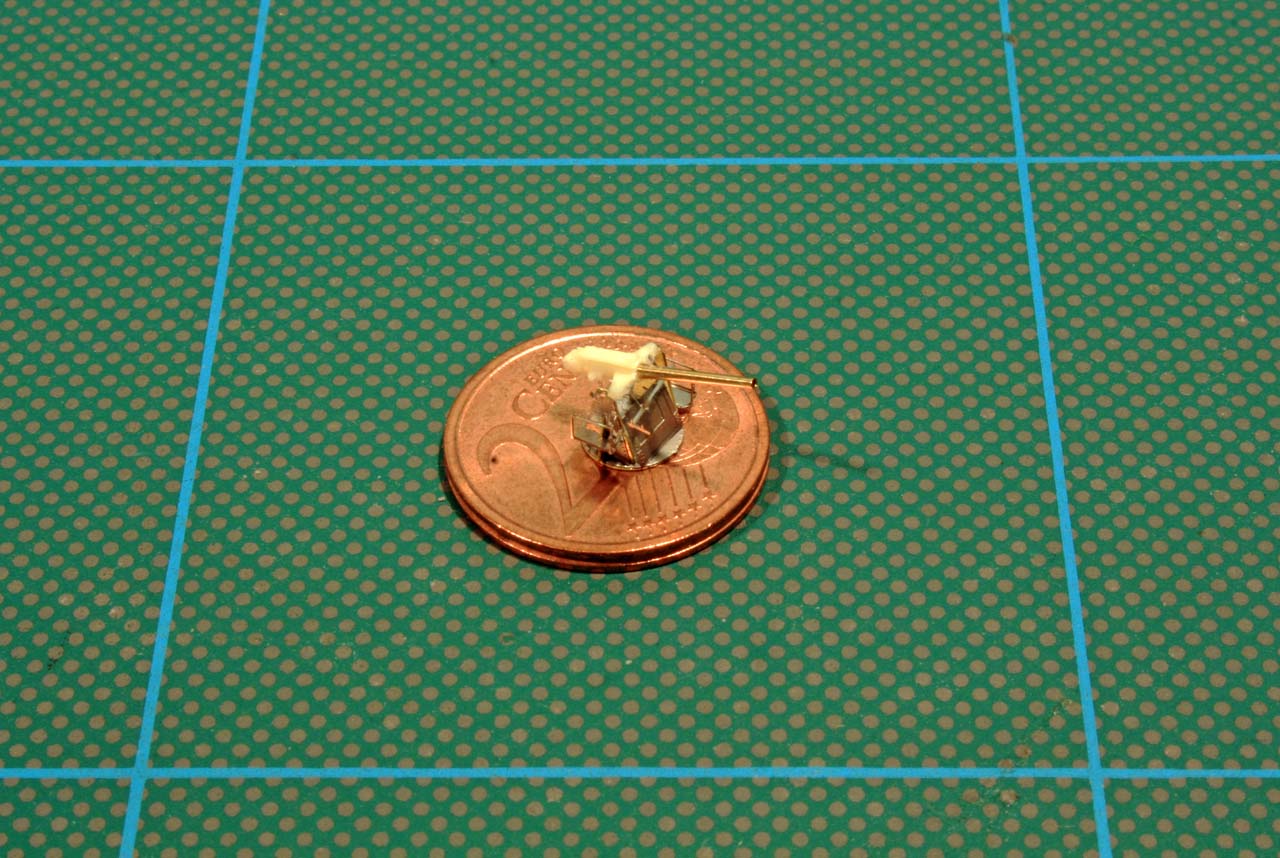

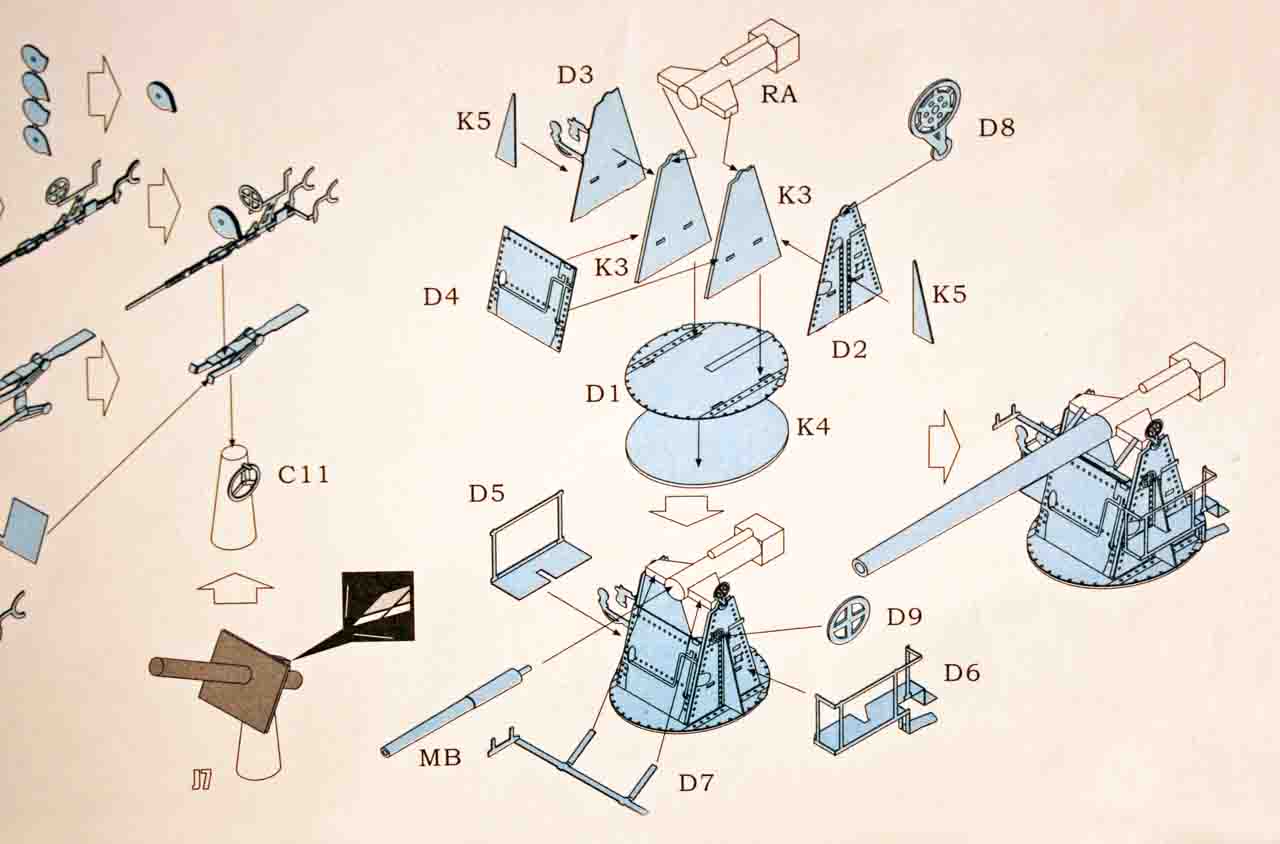

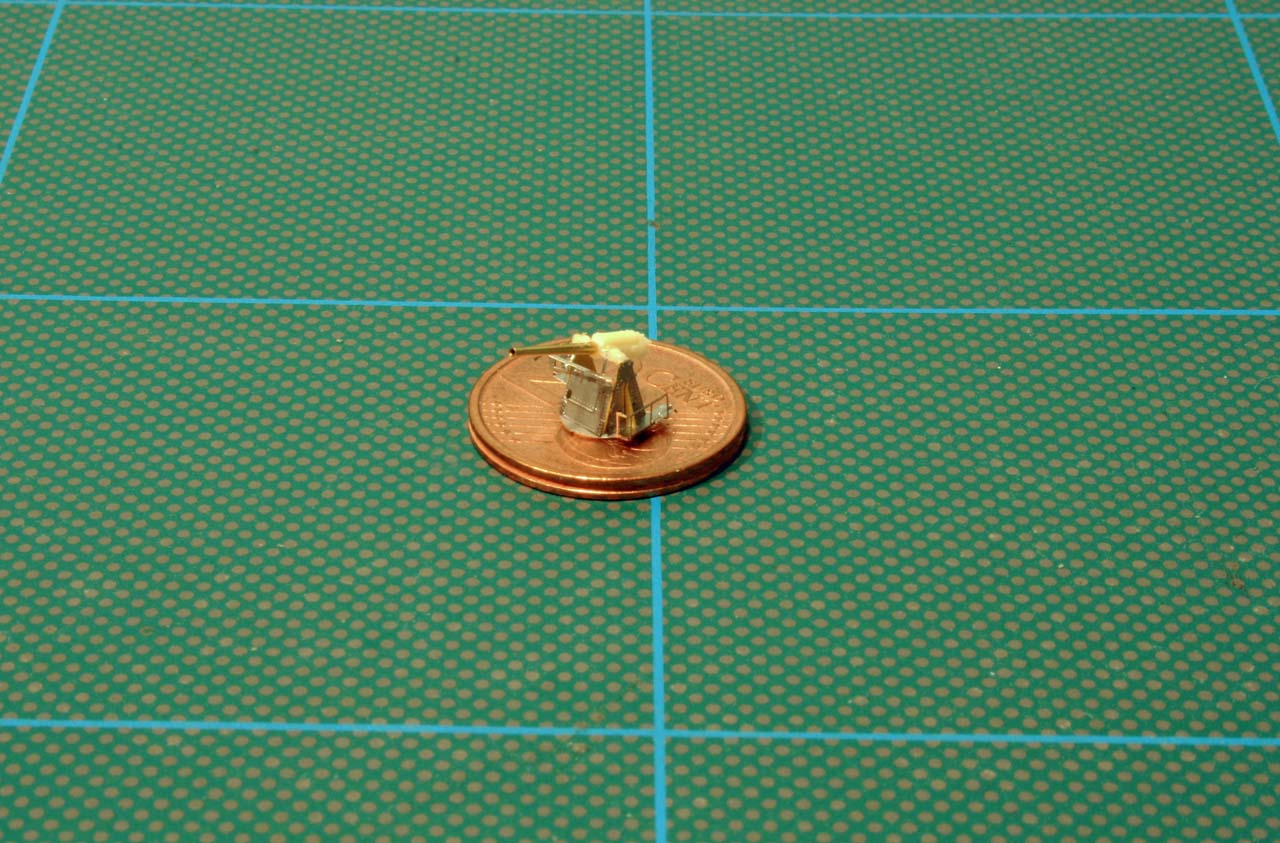

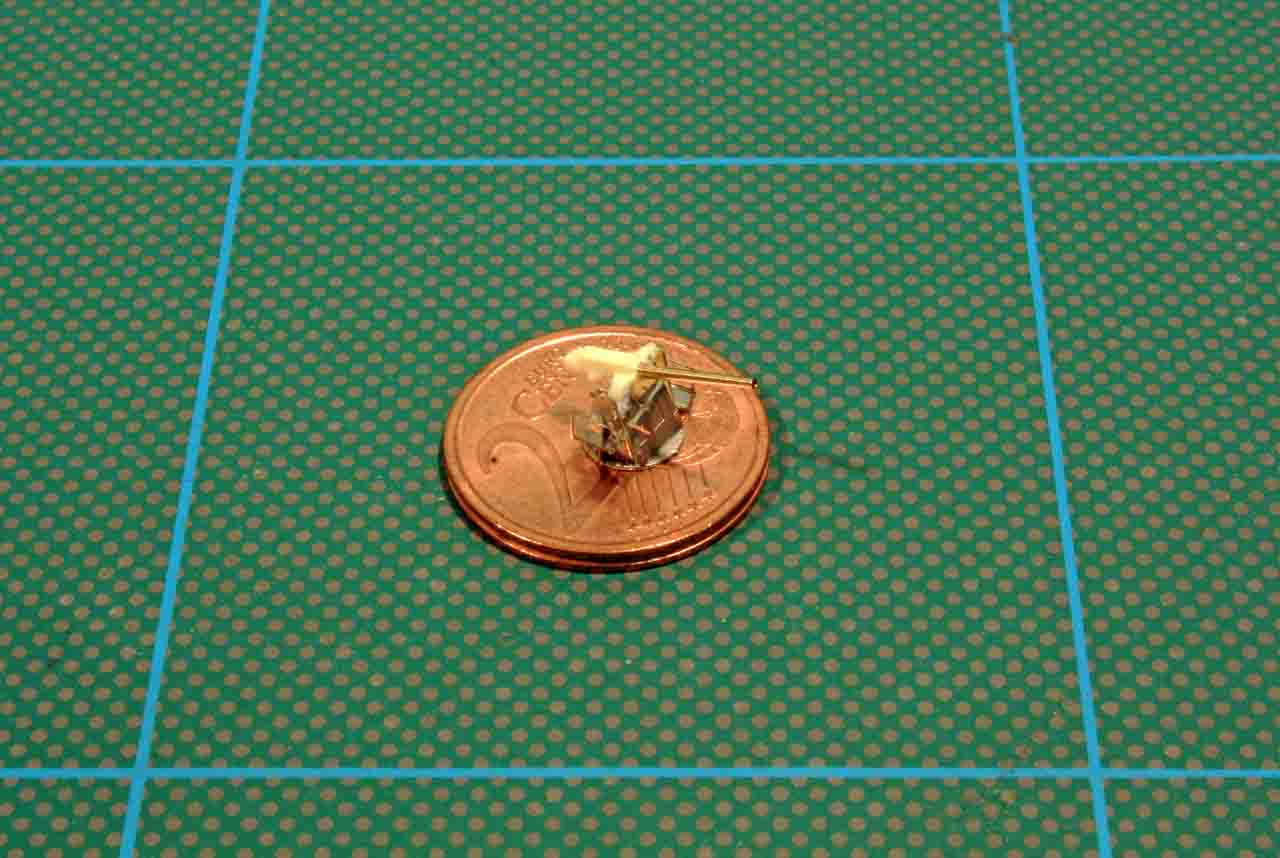

Sotto si continua a realizzare parte dell'armamento utilizzando il set Lion Roar

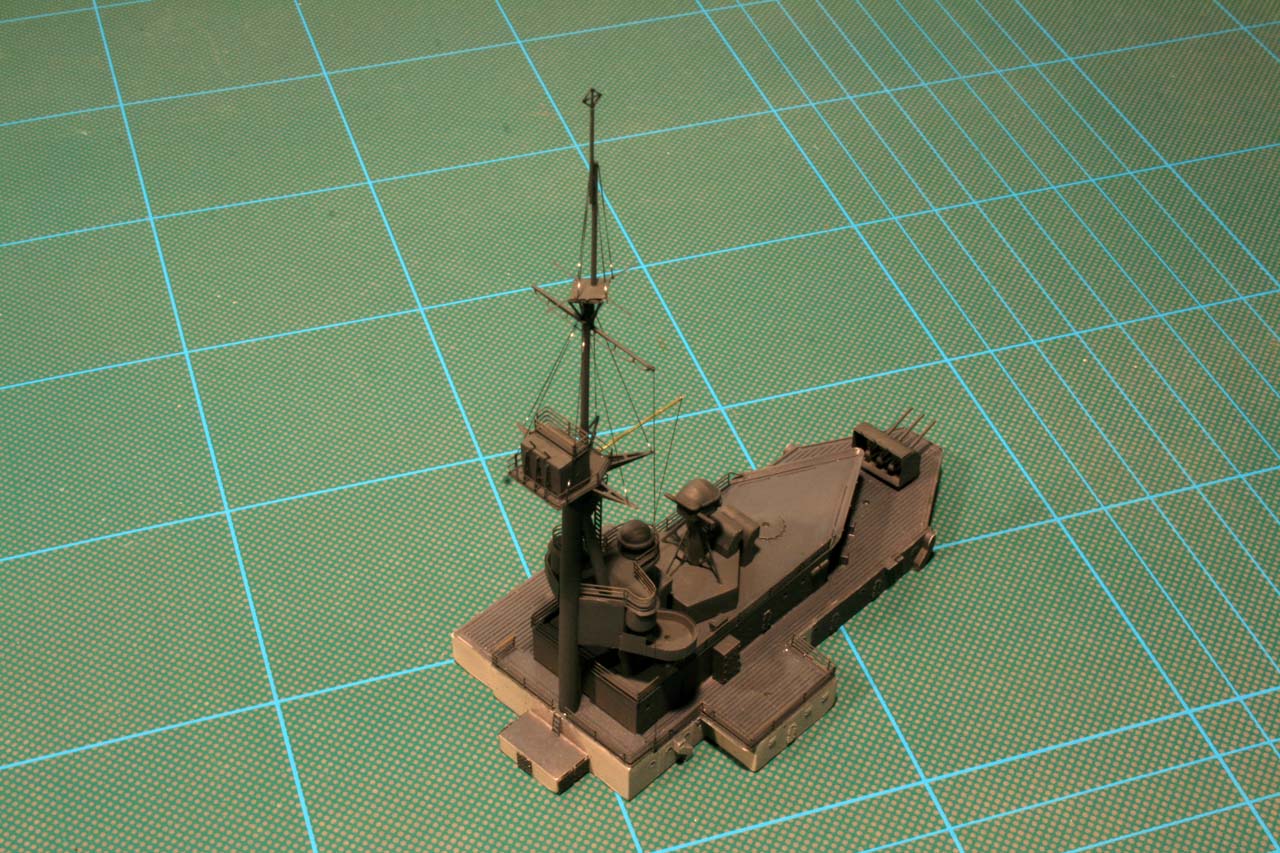

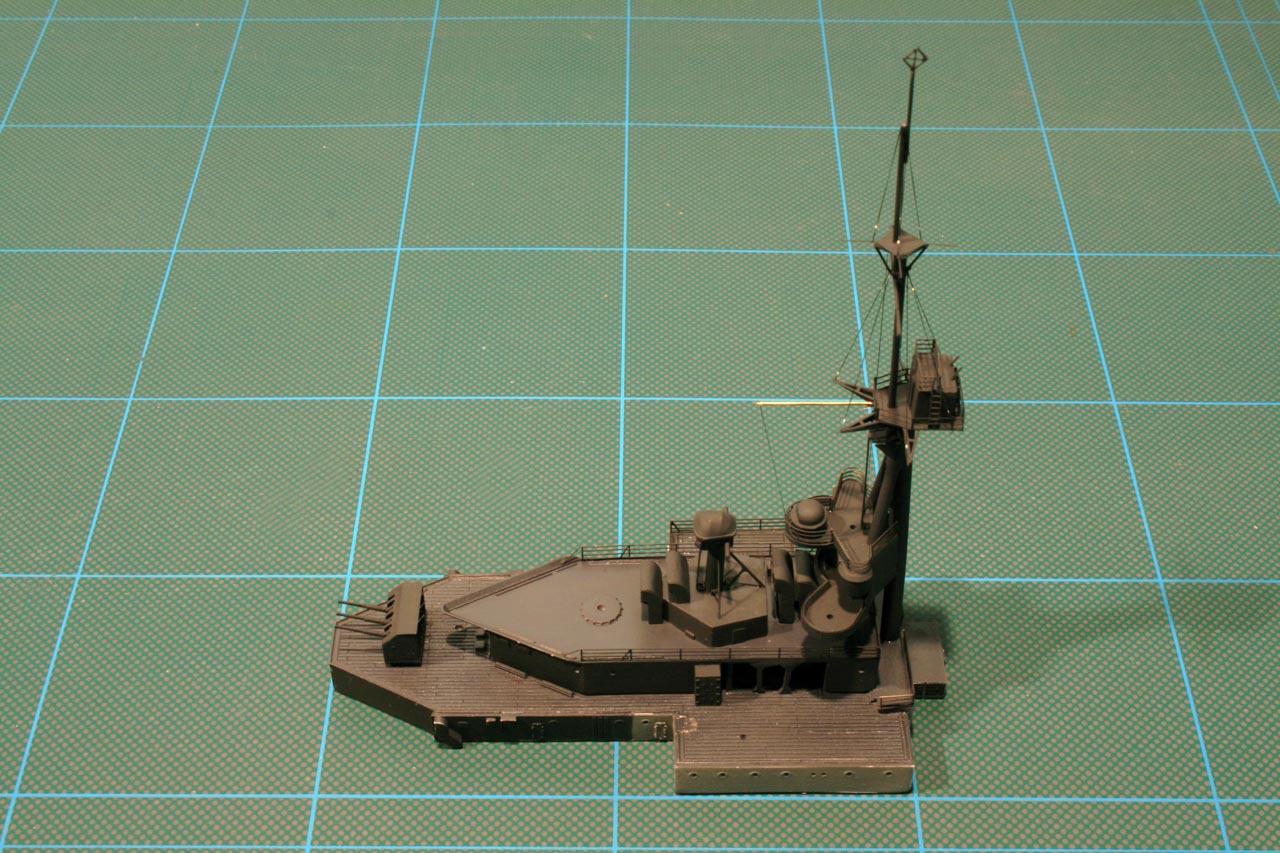

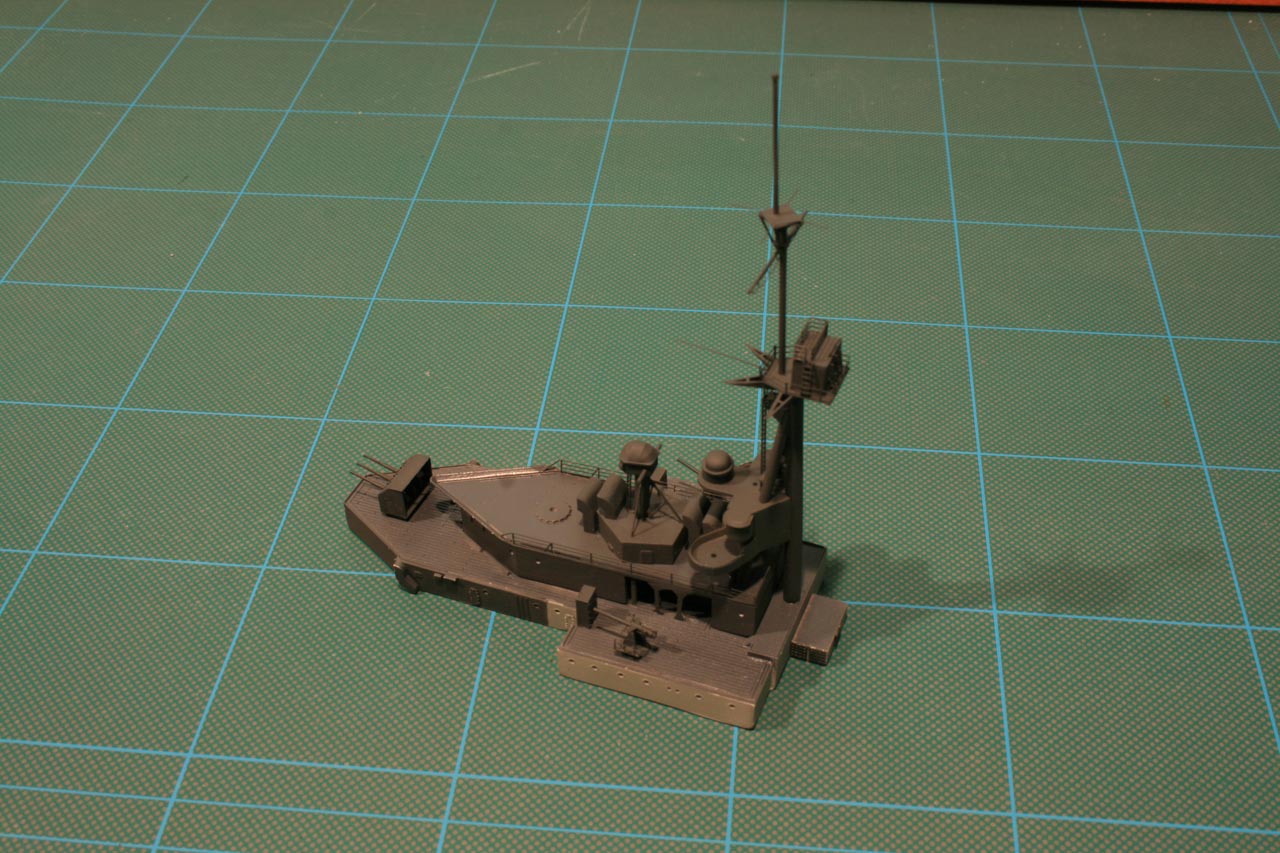

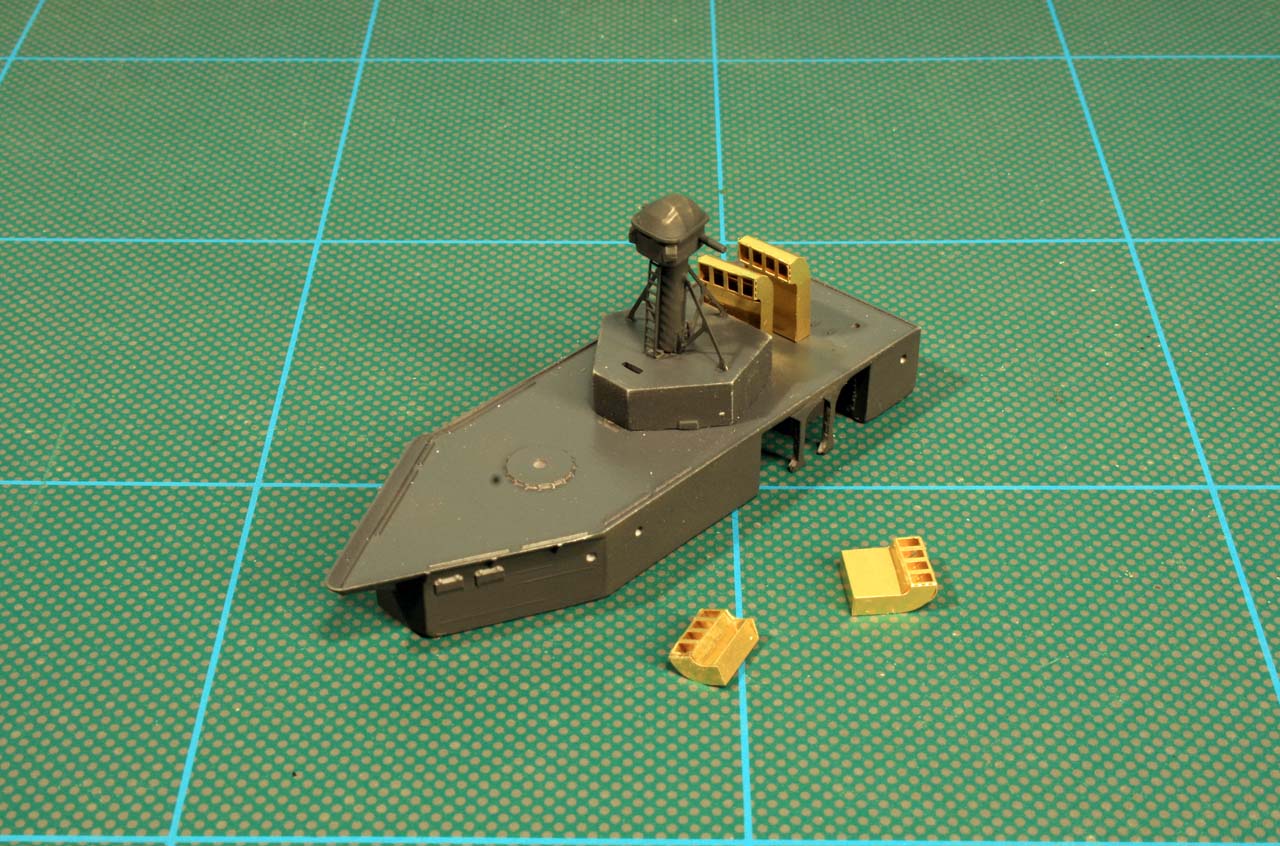

Nella sequenza di foto a seguire, si vede l'assemblaggio della sovrastruttura in resina, questa sostanzialmente è colorata in grigio scuro e grigio ponte. Anche per questa, il montaggio si effettua separatamente, e a breve, saranno applicati anche i tiranti all'alta alberatura. Ovviamente tutte queste parti non sono ancora fissate definitivamente al ponte.
C
Considerazioni sull'albero di poppa:

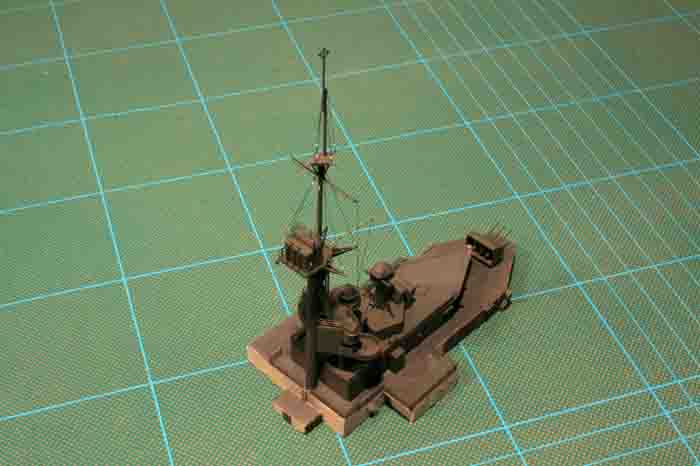

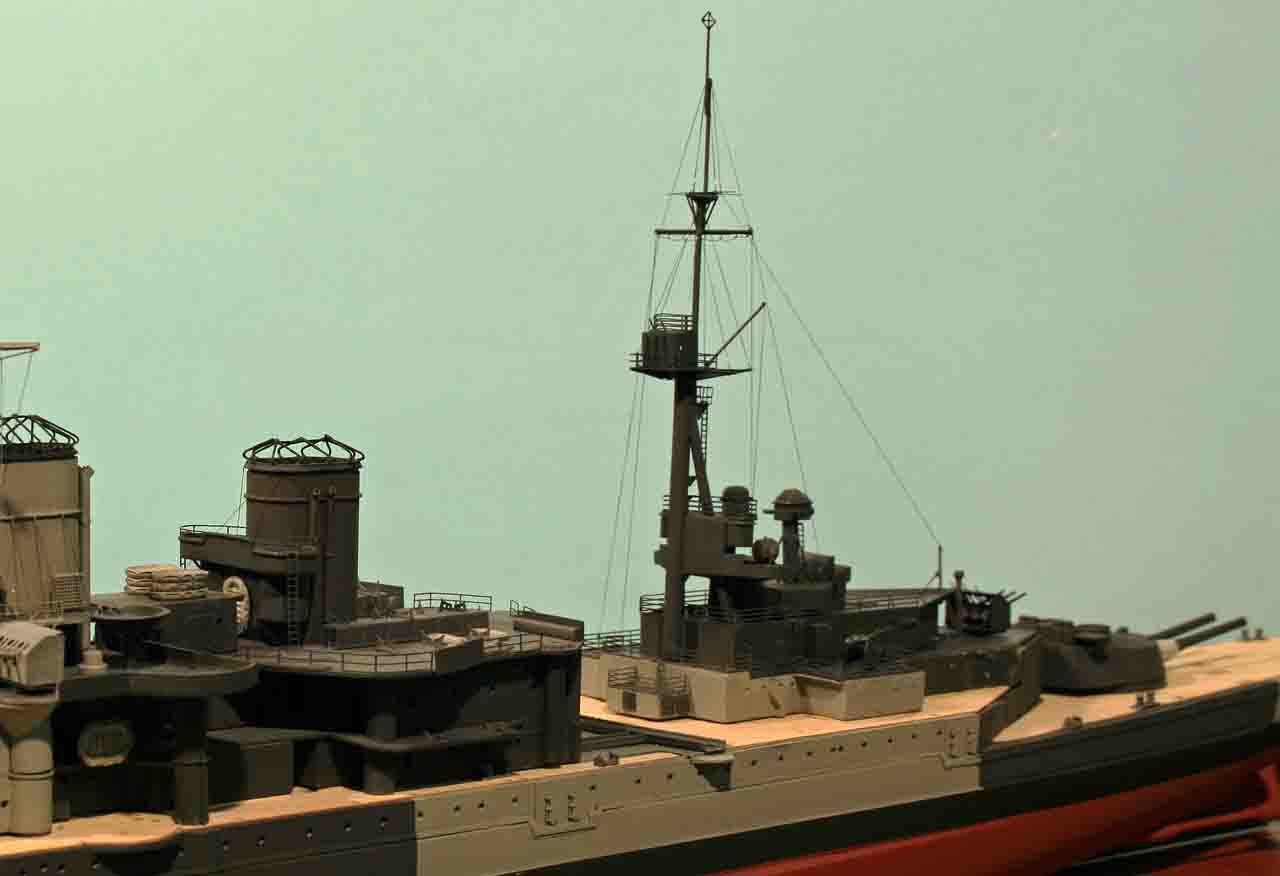

In tutte le monografie a mia disposizione, ho trovato disegni e notizie un pò contrastanti e, soprattutto riferite a periodi antecedenti al 1941. L'unico disegno affidabile e riferito al dicembre 1941 è quello visibile sopra ( disegno C ). Sotto l'applicazione dei primi tiranti e qualche modifica alla struttura.

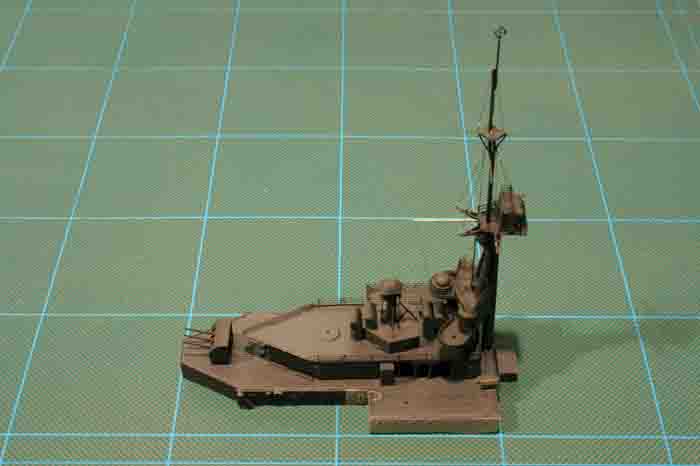

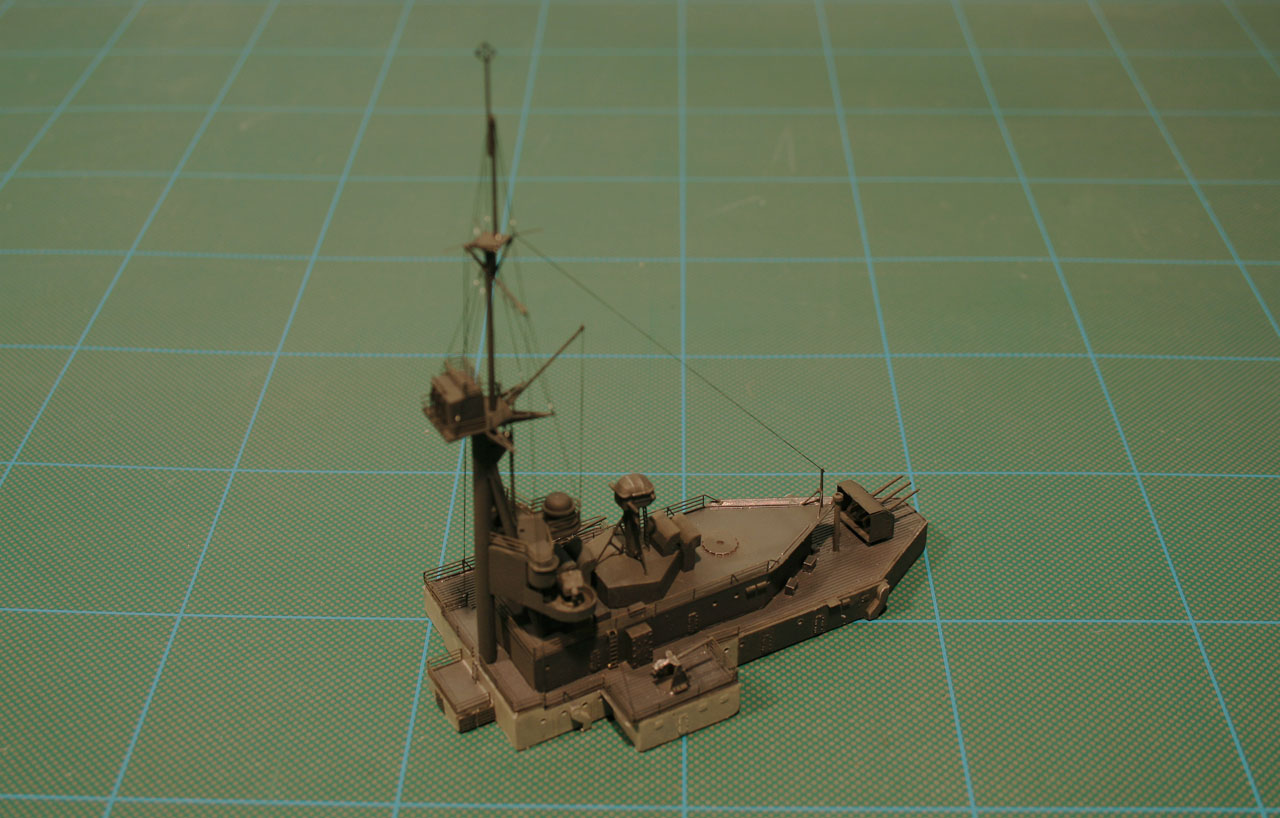

A questo punto la sovrastruttura di poppa è quasi finita, solo pochi dettagli ancora, che saranno applicati proprio in ultimo! Ora metteremo da parte questo pezzo, e si proseguirà con il completamento di tutti i dettagli di ponte, che non sono pochi!

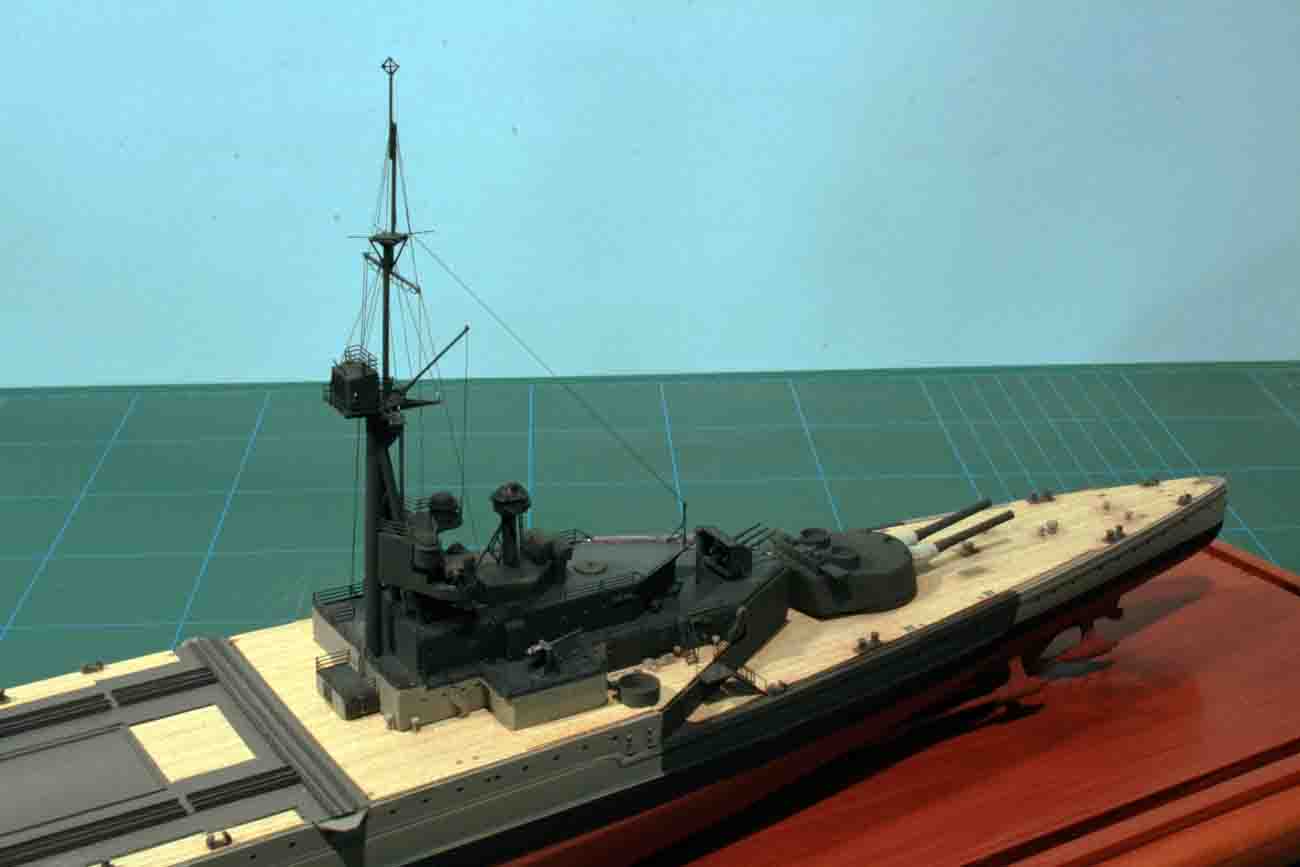

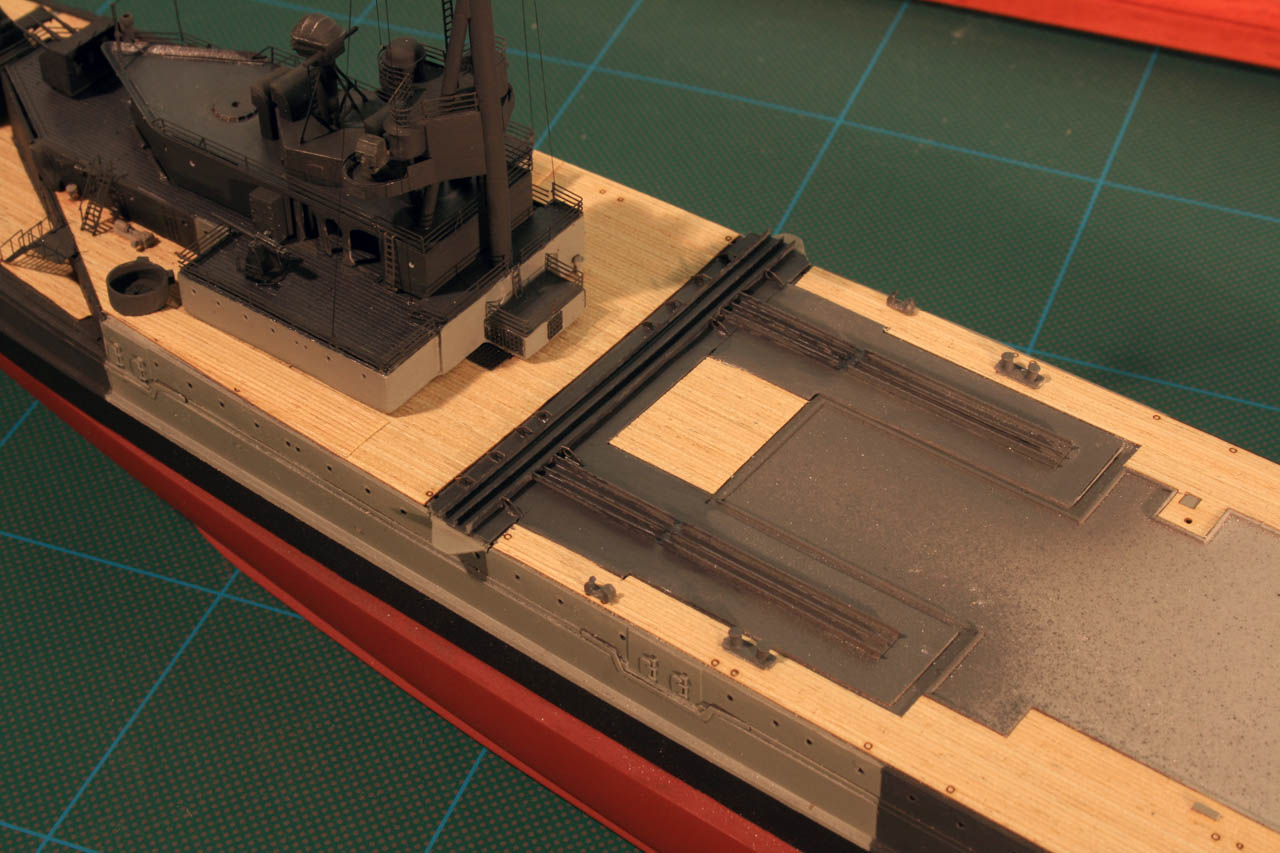

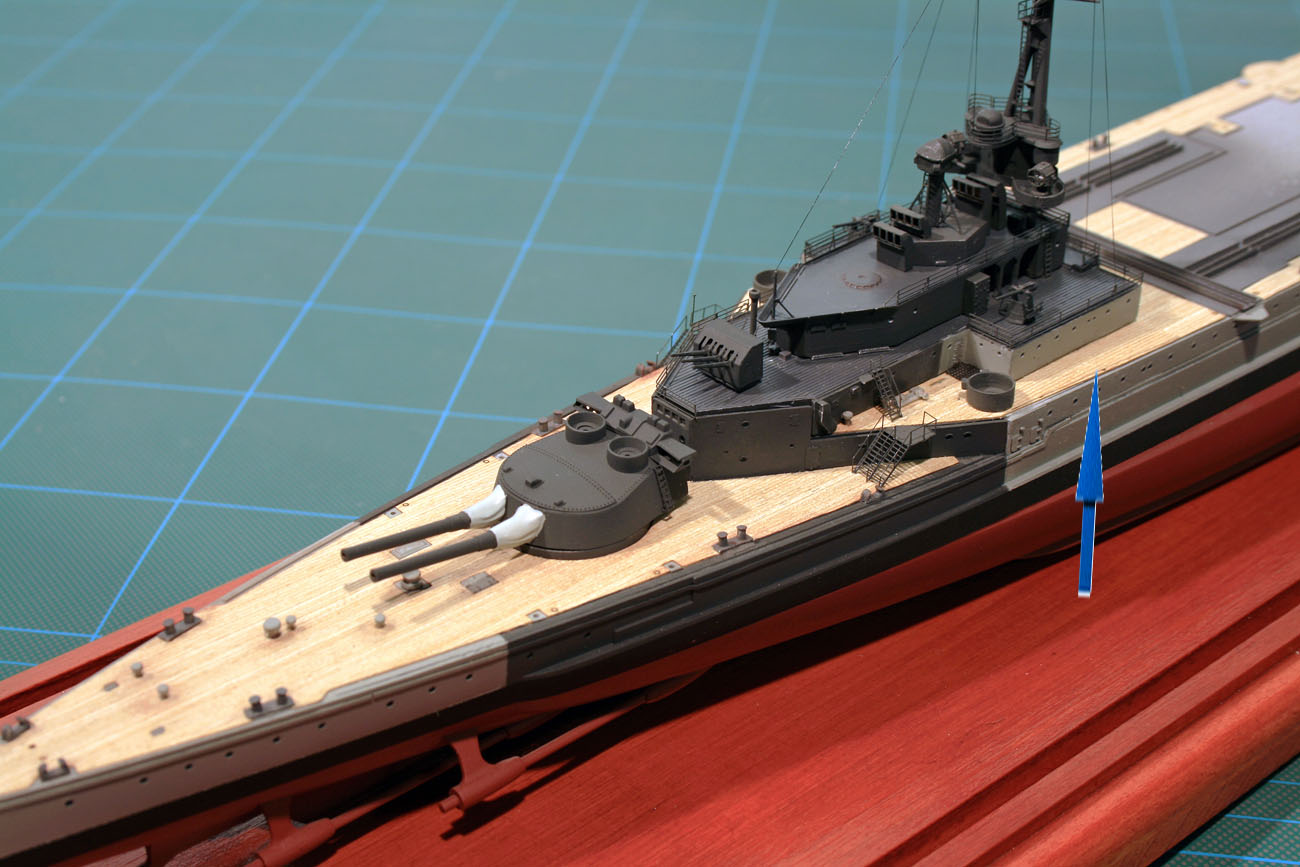

E' giunto il momento di fissare definitivamente le sovrastrutture! Si applicano prima i pochi dettagli di ponte sulla zona poppiera, un argano e alcune cappe di ventilazione. La prima sovrastruttura è quella in resina della Admiralty, che come accennato precedentemente, è una modifica! Pertanto il ponte in legno della ArtwoxModel, in quella zona di ponte non si adatta perfettamente come al resto del ponte! Ma alla fine nessun problema, dal set della ArtwoxModel, avanzano delle buone zone di ponte e queste, tagliate a misura, andranno a riempire i vuoti di ponte in legno creati dalla modifica in resina. Alla fine si ottiene un discreto risultato, ben visibile nelle foto D ed E sotto e indicate dalla freccia 2.

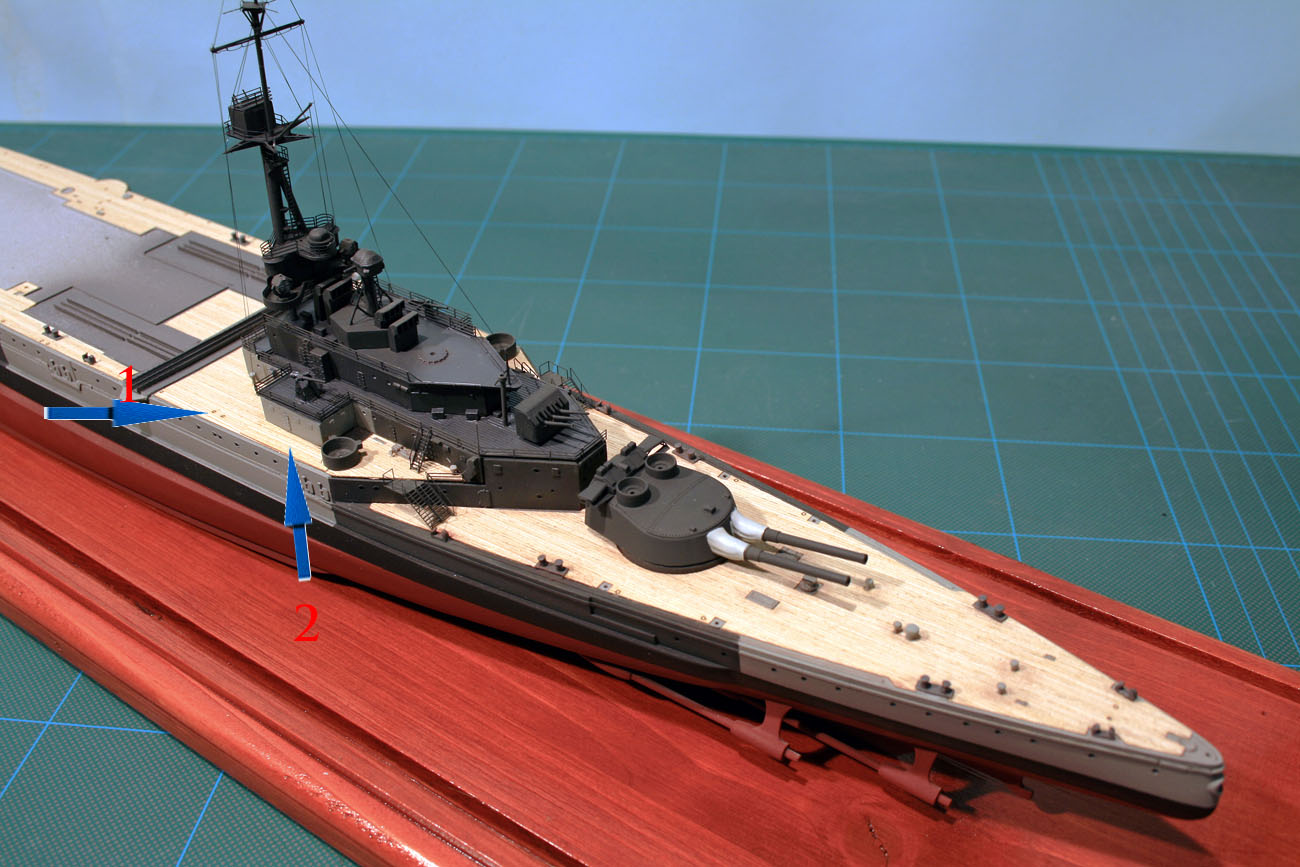

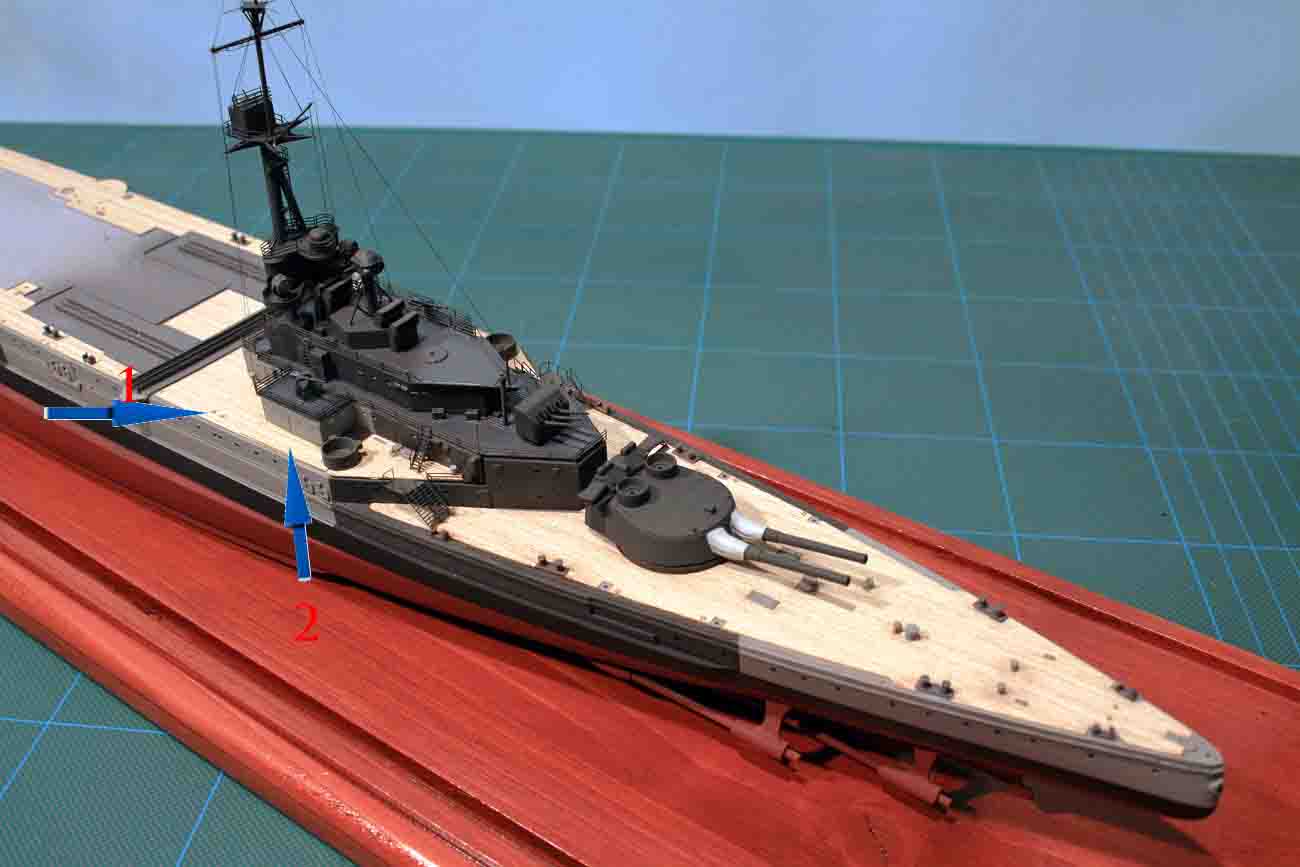

Nella foto D, e dalla freccia 1, vi indico inoltre il punto dove doveva essere applicato un gun tube per armi AA, ma nel 1941 questa piccola struttura scompare. Ovviamente questo vale anche per il lato di dritta! Un altra nota importante: ai lati dei casseri (dritta e sinistra), zona indicata nella foto D freccia 2, inizialmente erano posizionate due lance complete delle piccole gru per la messa a mare, bene nel 1941 sono state eliminate anche queste!, dal disegno F e foto non sono più visibili.
Ovviamente l'applicazione di dettagli in questa zona di ponte, non è ancora terminata! Manca ancora parte dell'armamento, battagliole sui vari ponti e altri piccoli dettagli.
D
 E

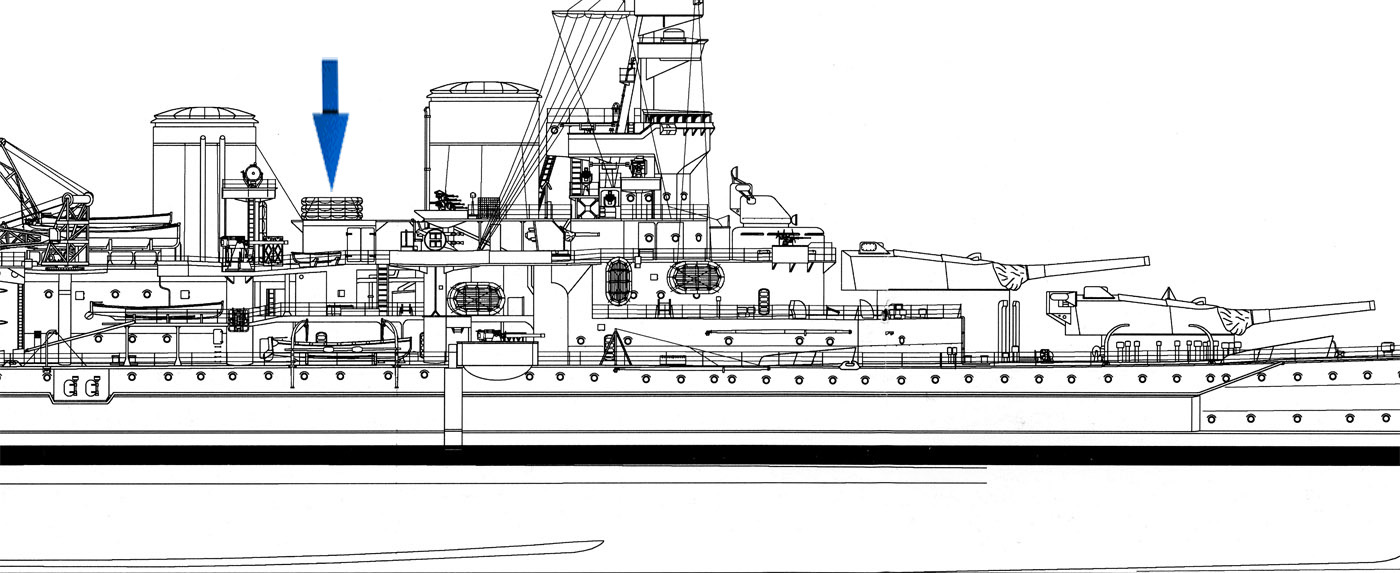

F

HMS Repulse dicembre 1941

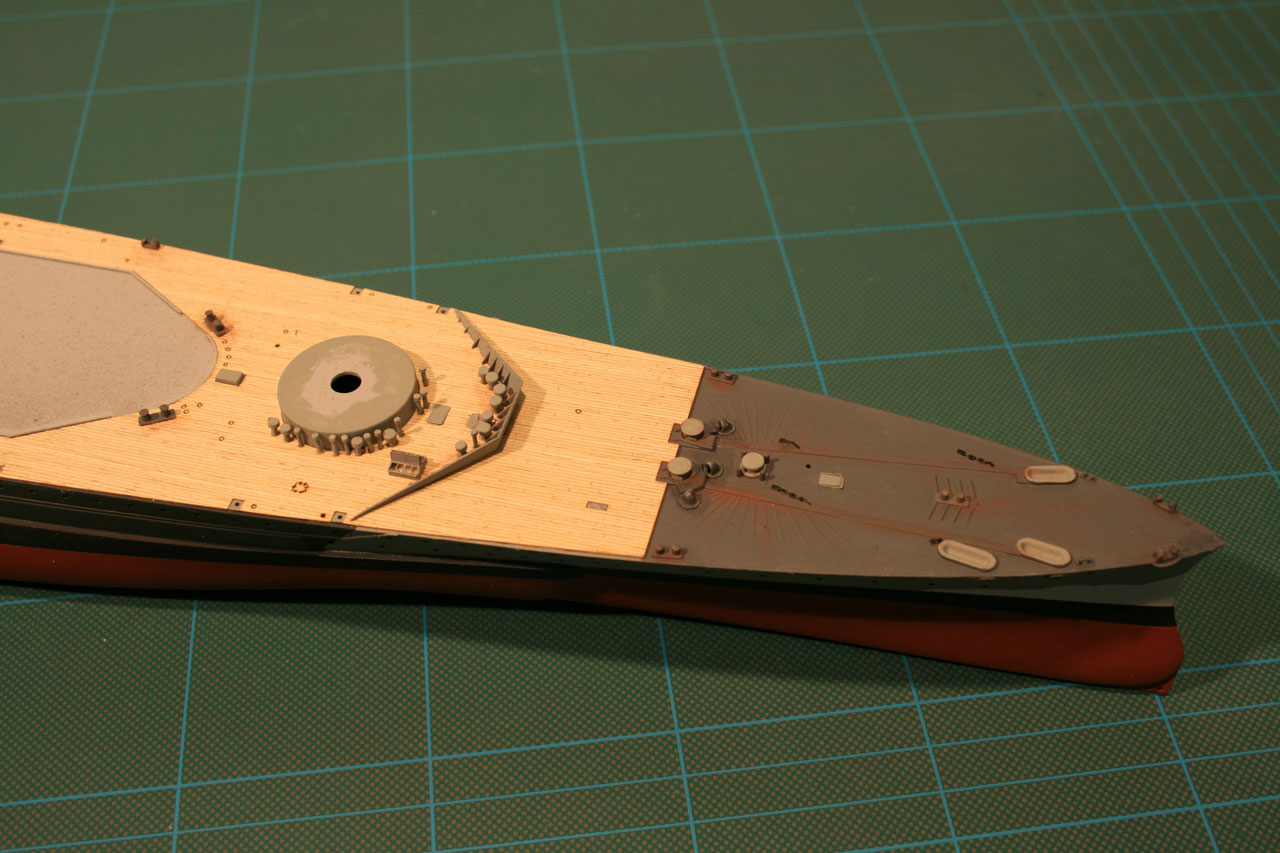

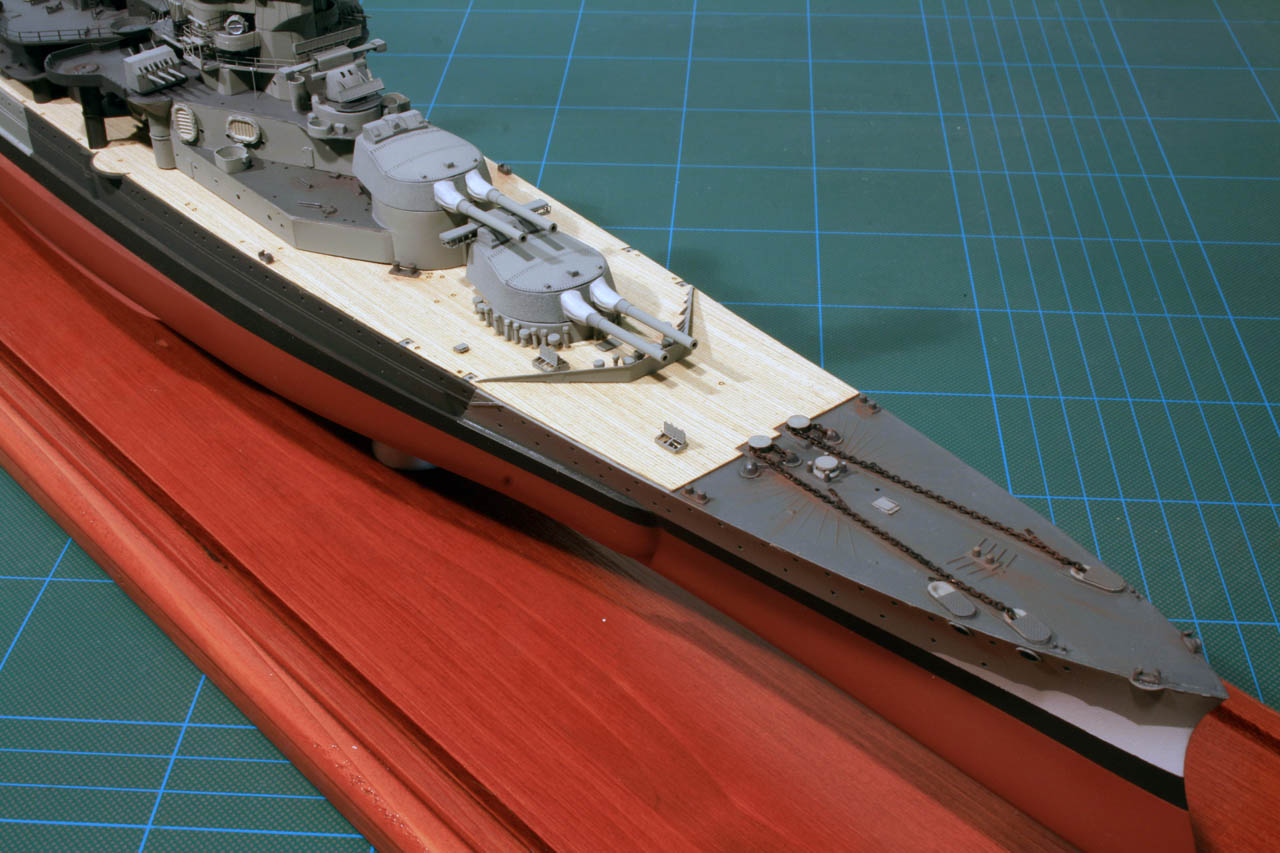

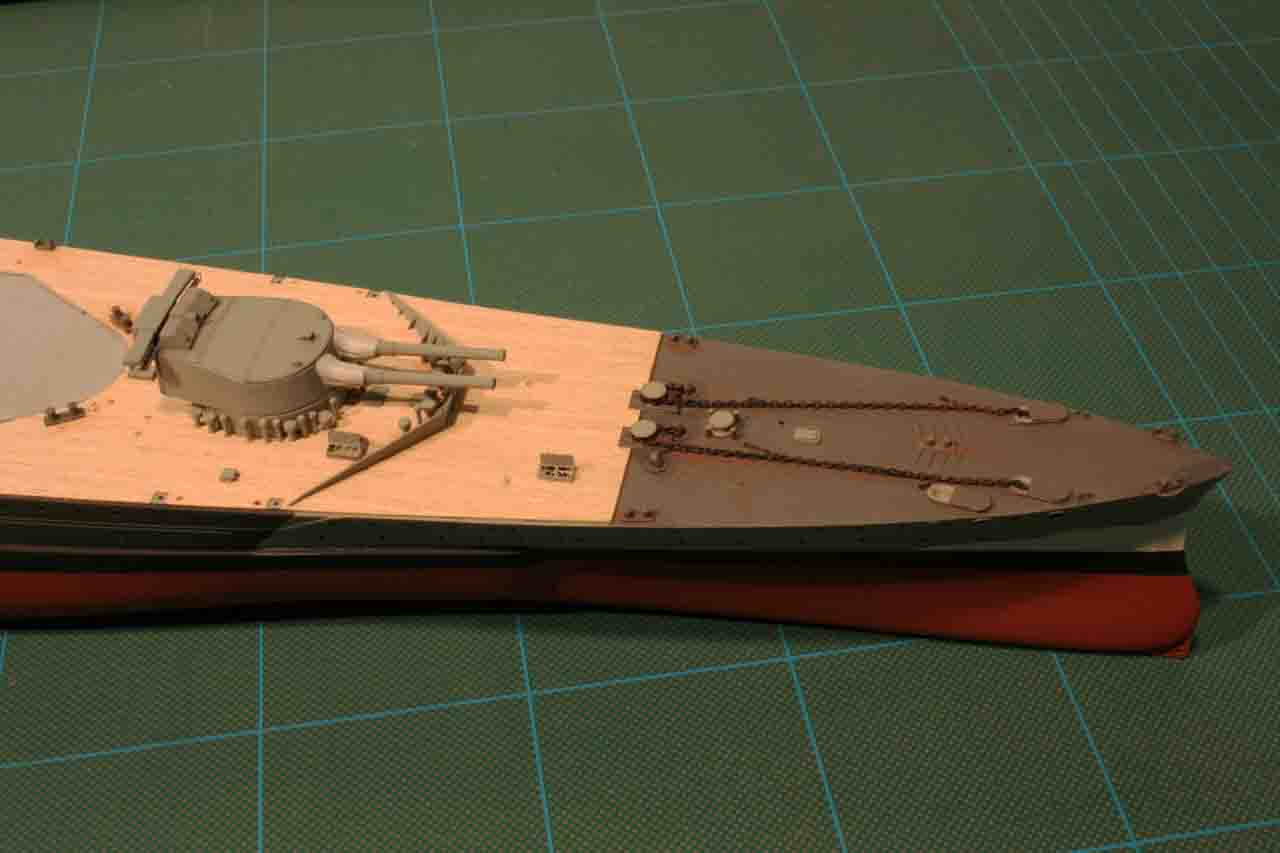

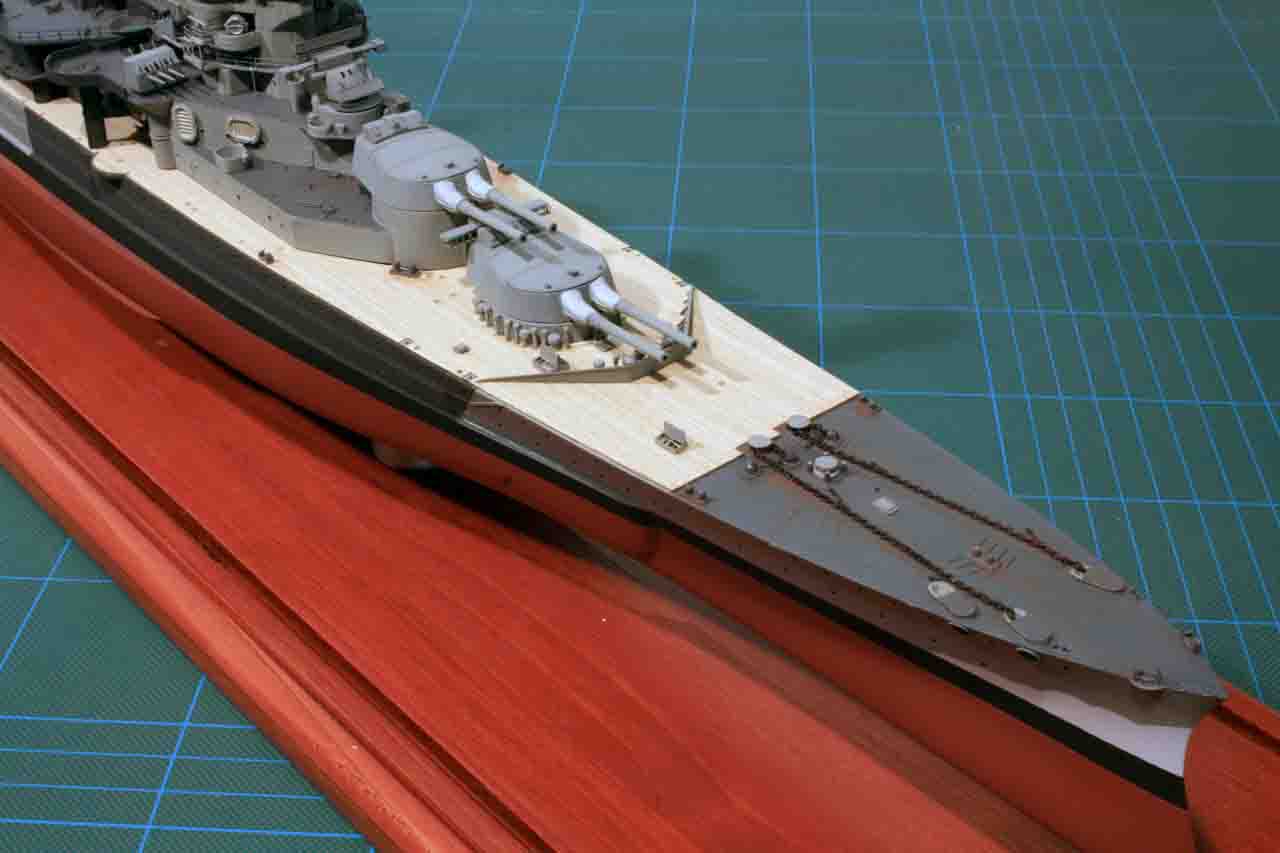

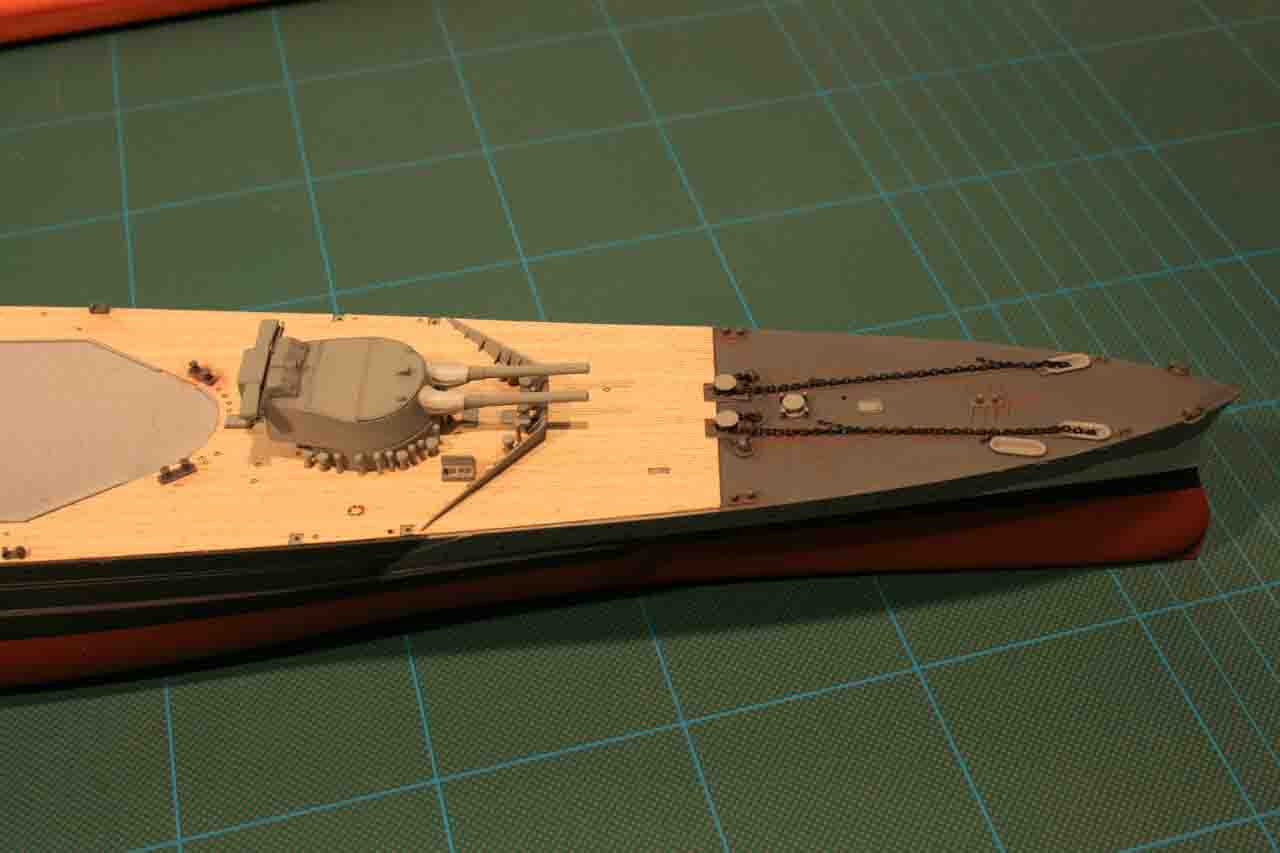

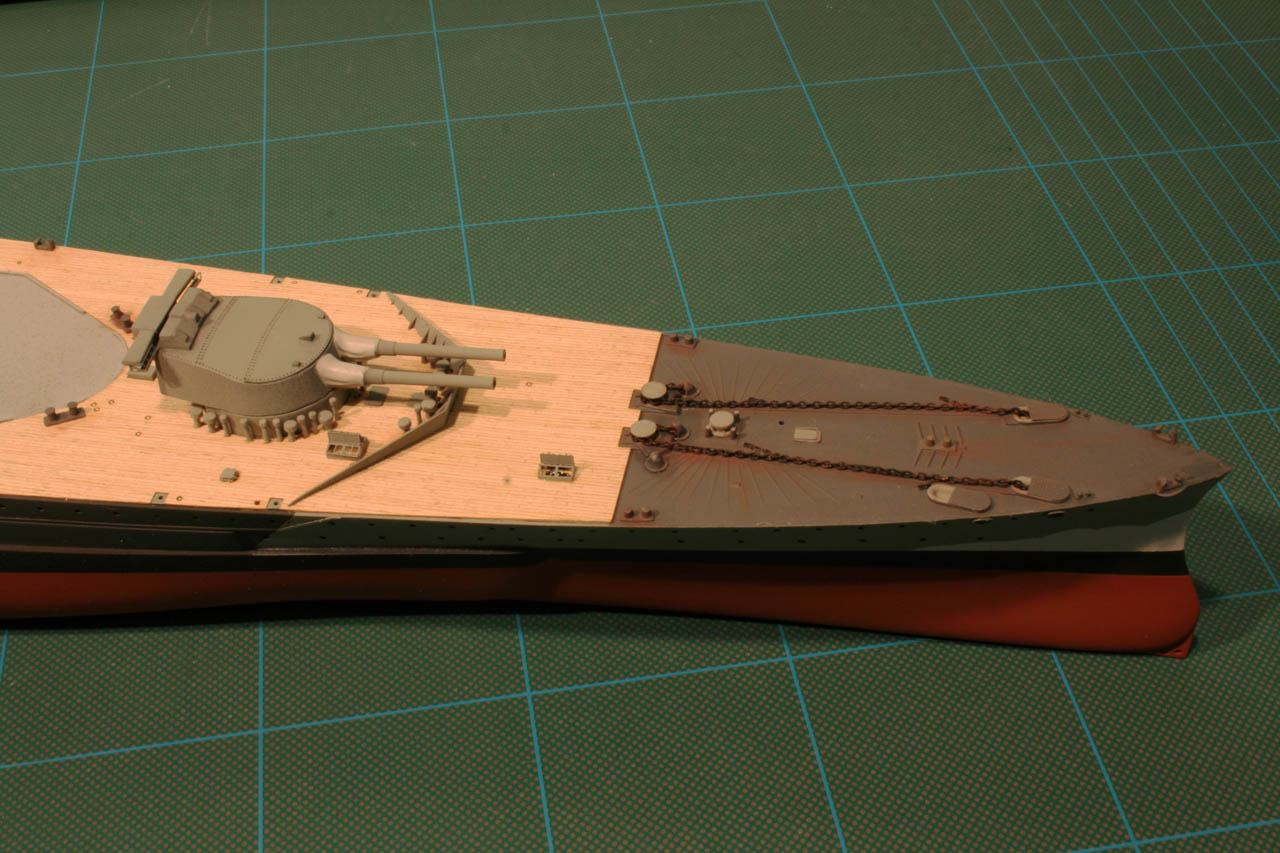

Prosegue l'applicazione dei dettagli di ponte, ci siamo quasi, appena questi saranno completati si fisserà definitivamente la grande sovrastruttura della plancia e centro nave. A prua sono fissate anche le catene delle due ancore, utilizzando la comoda catenella in dotazione al ponte in legno della ArtwoxModel. Applicati anche vari dettagli previsti dal set Lion Roar, le piastre forate copri cubia, vari portelli orizzontali e osterigi in posizione aperta.

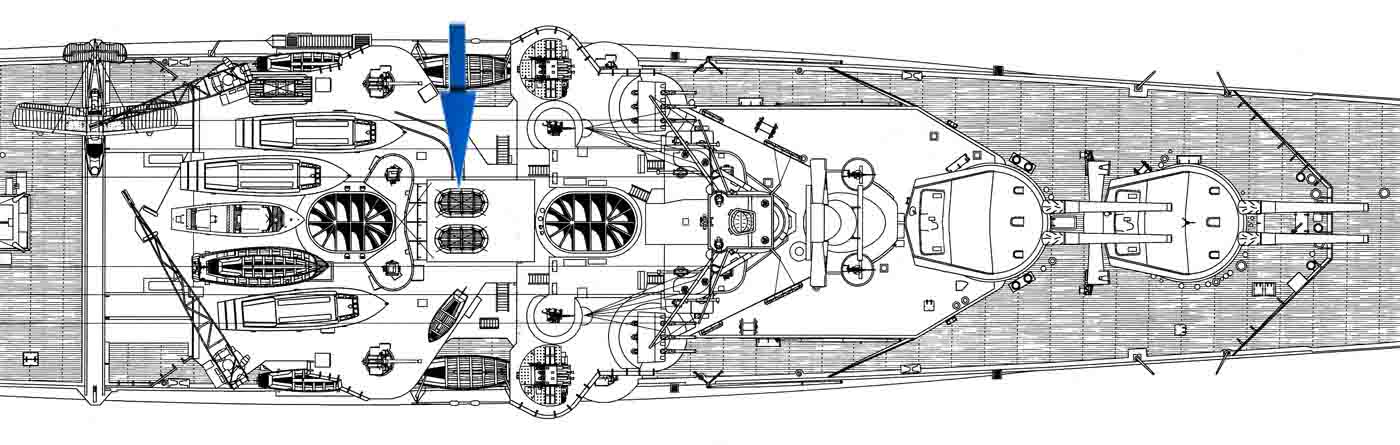

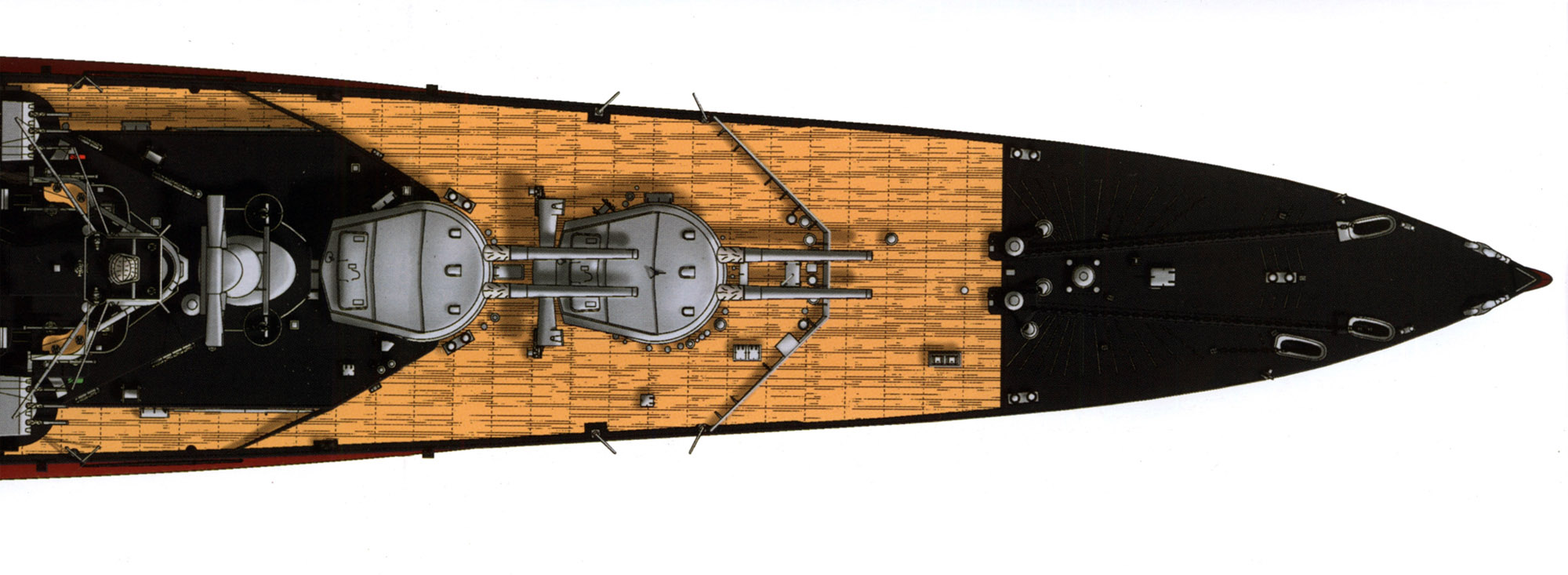

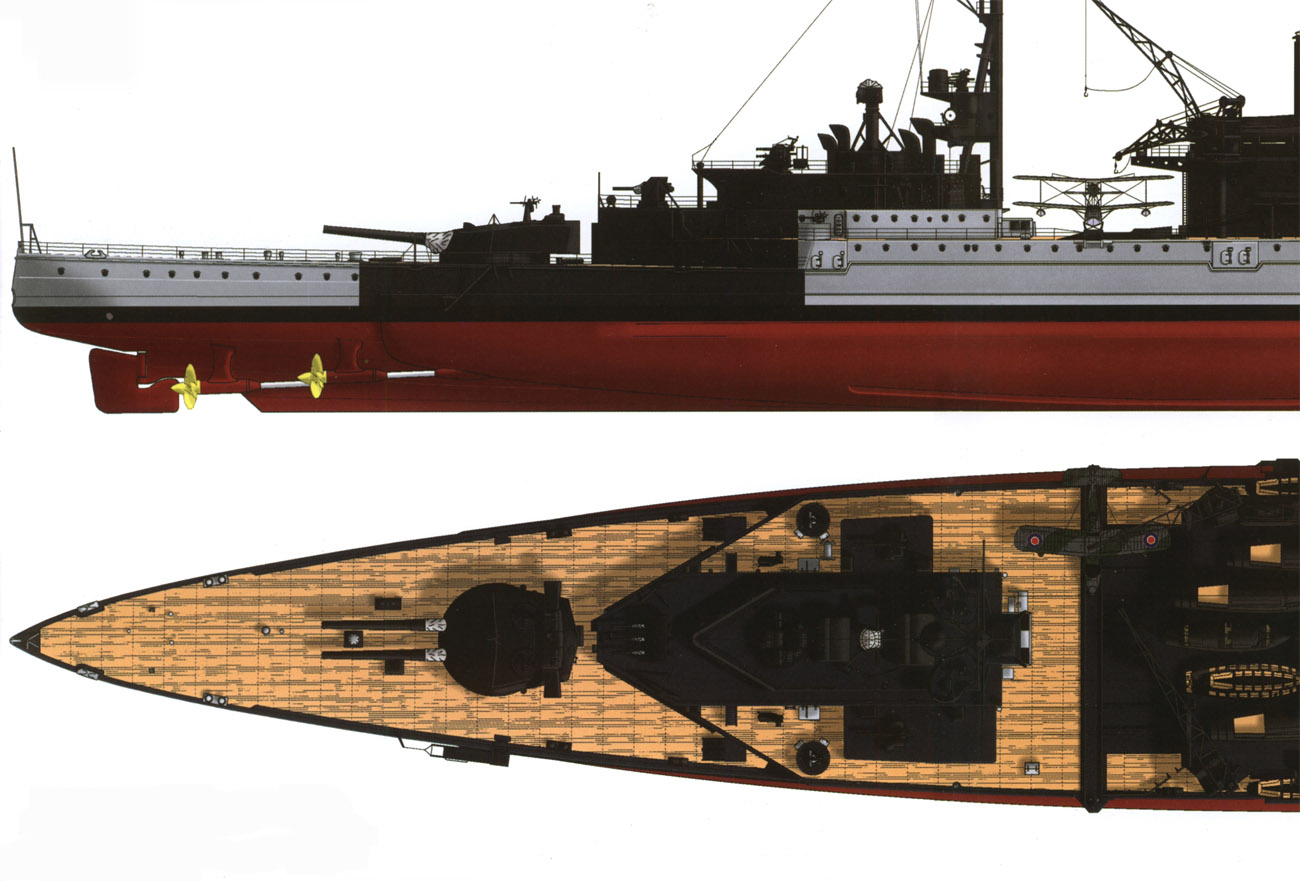

Il disegno di riferimento

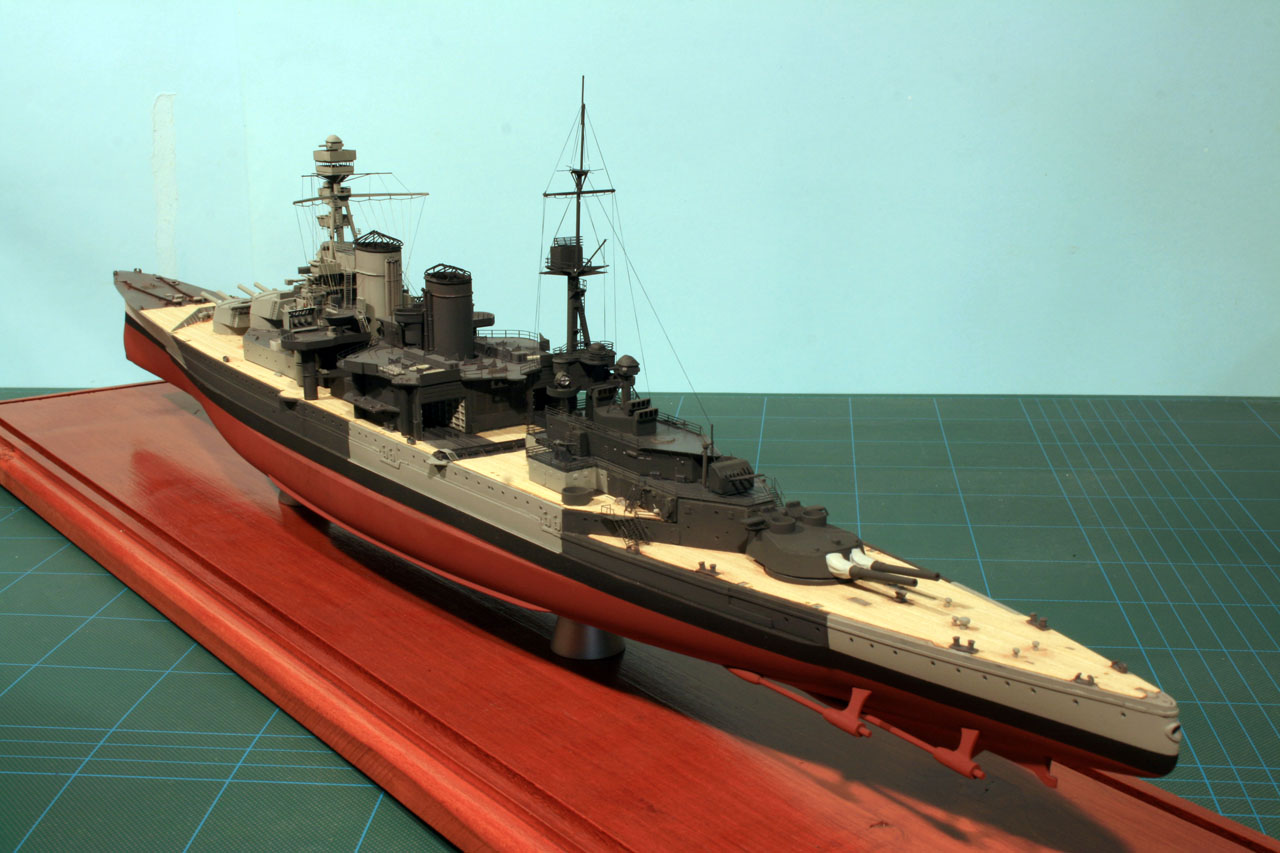

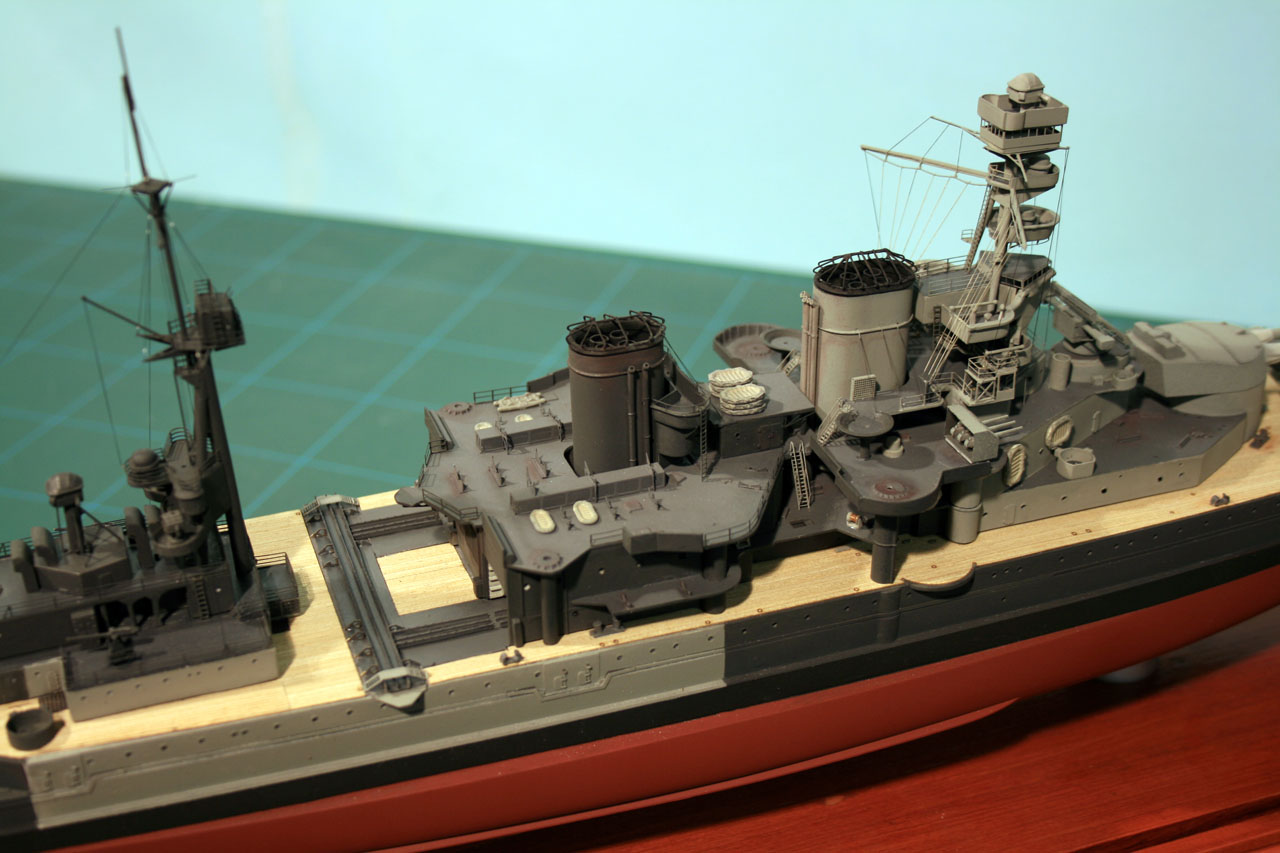

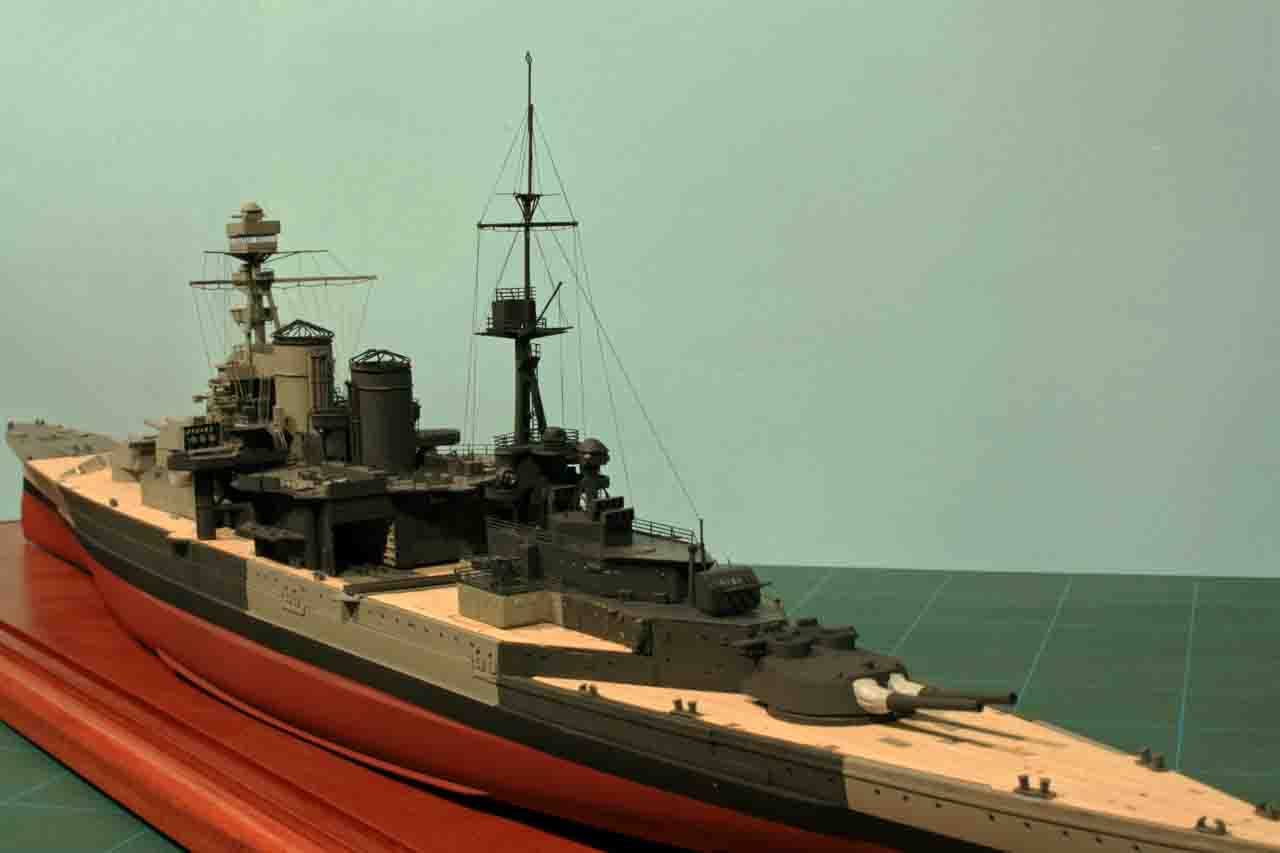

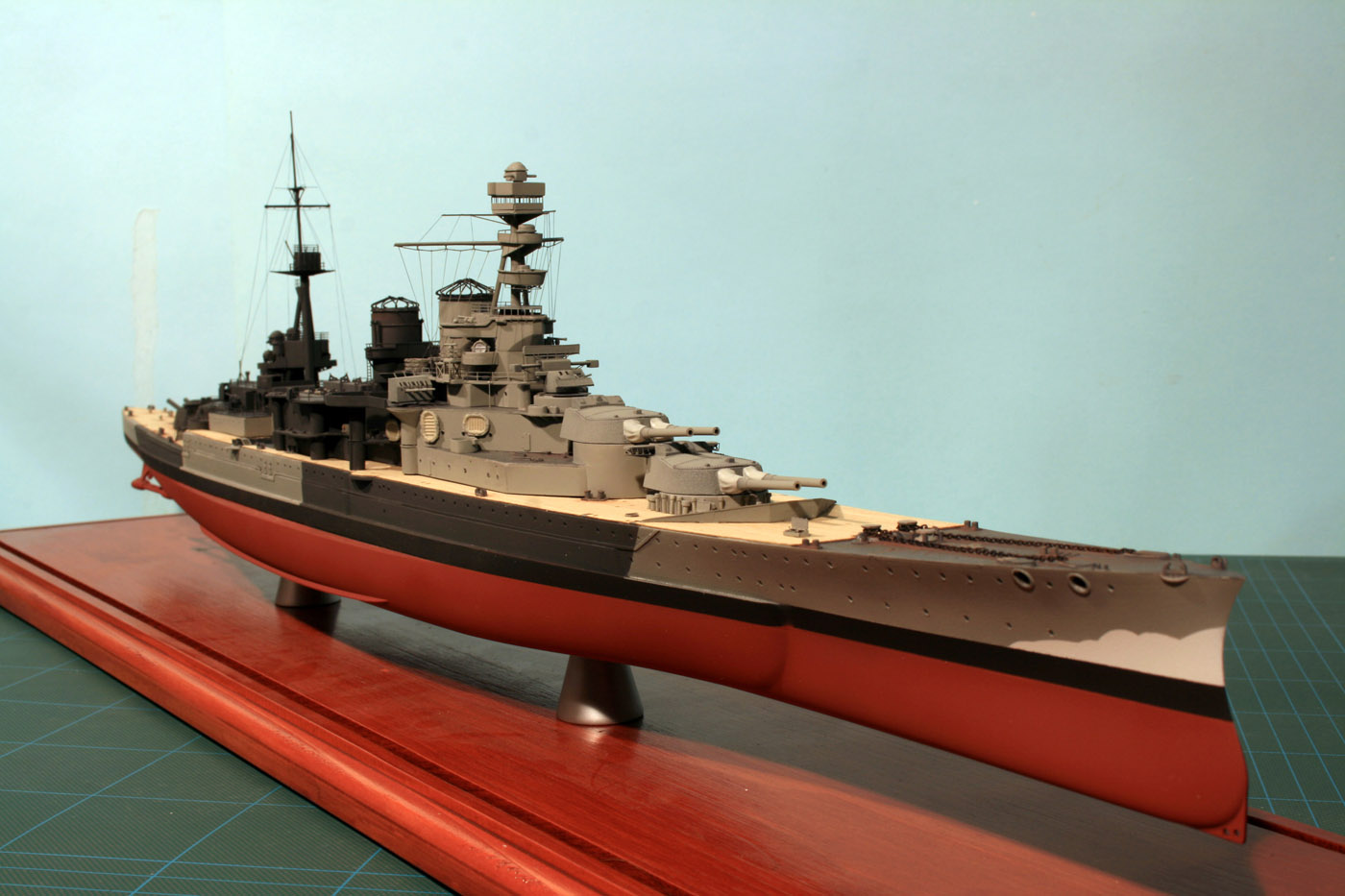

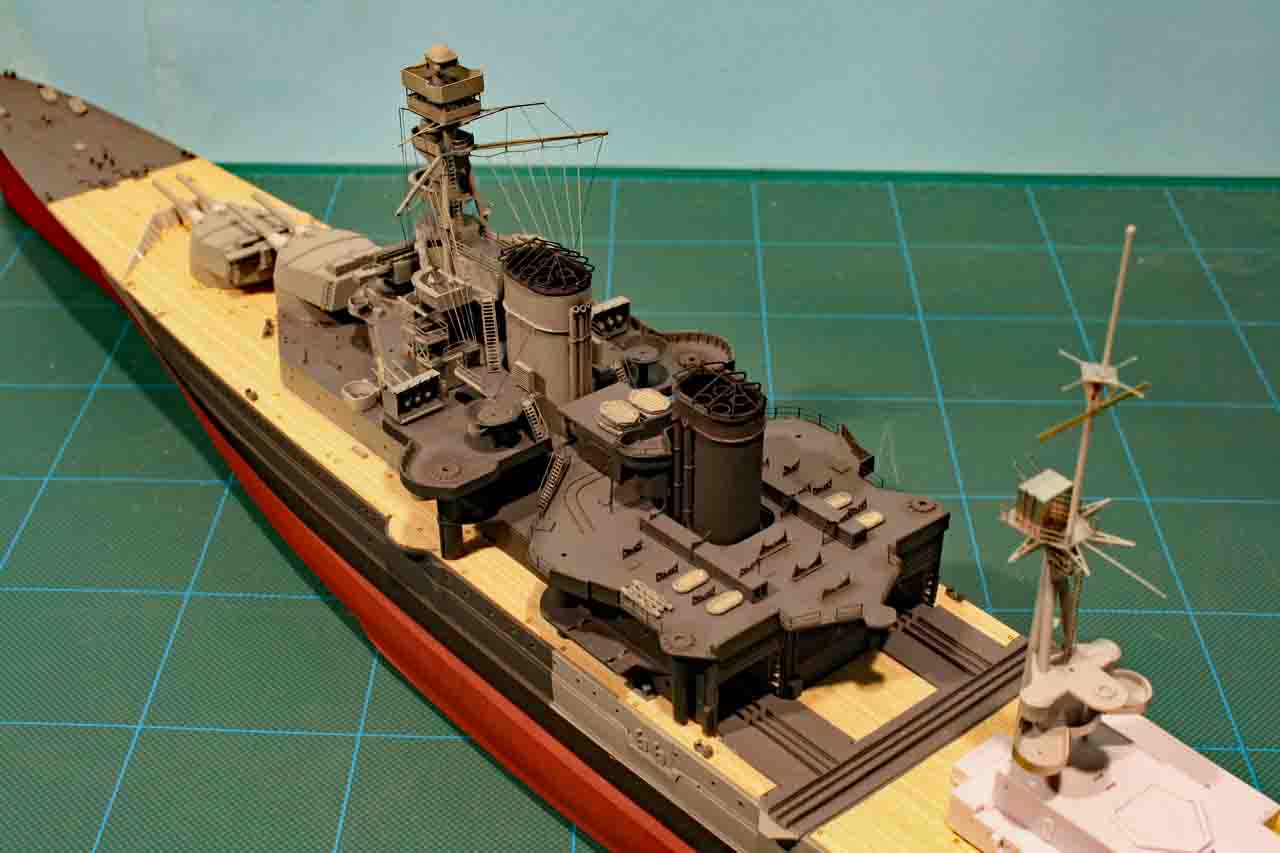

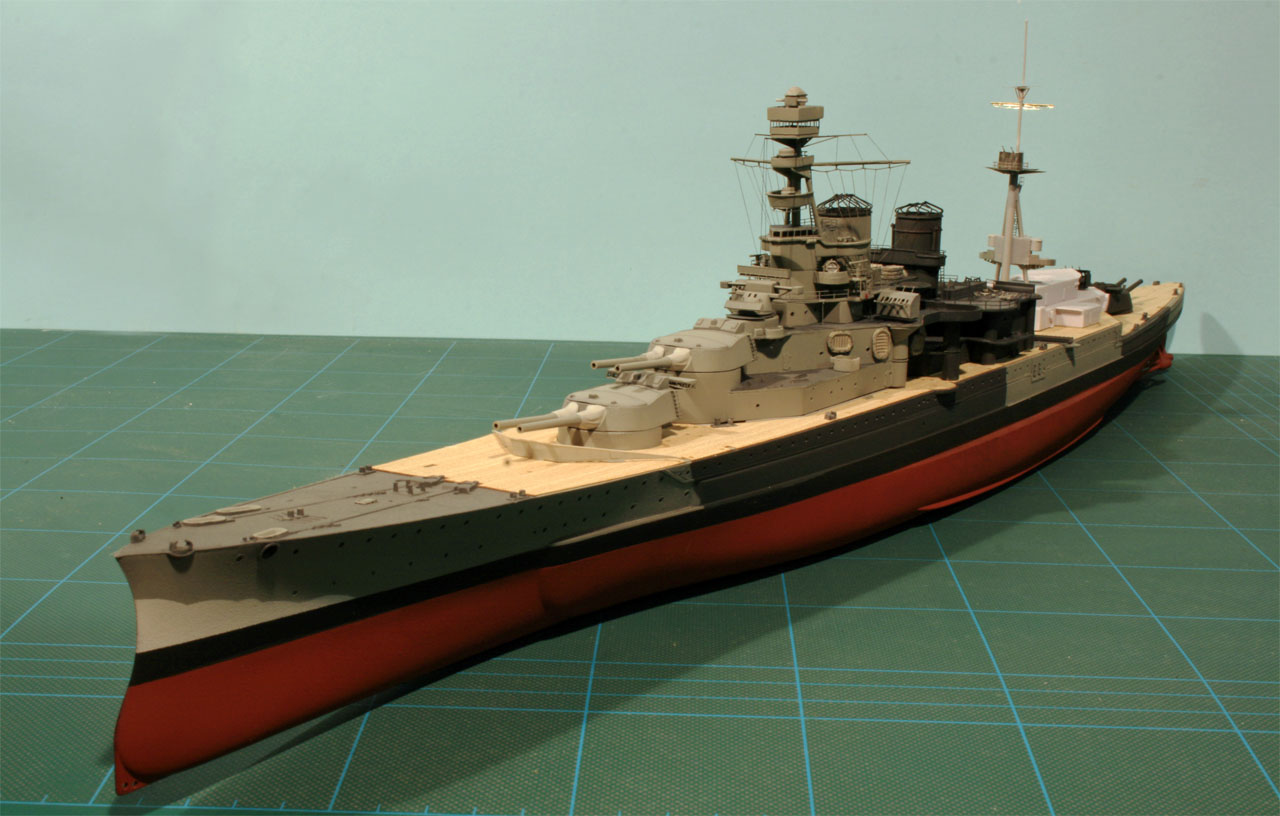

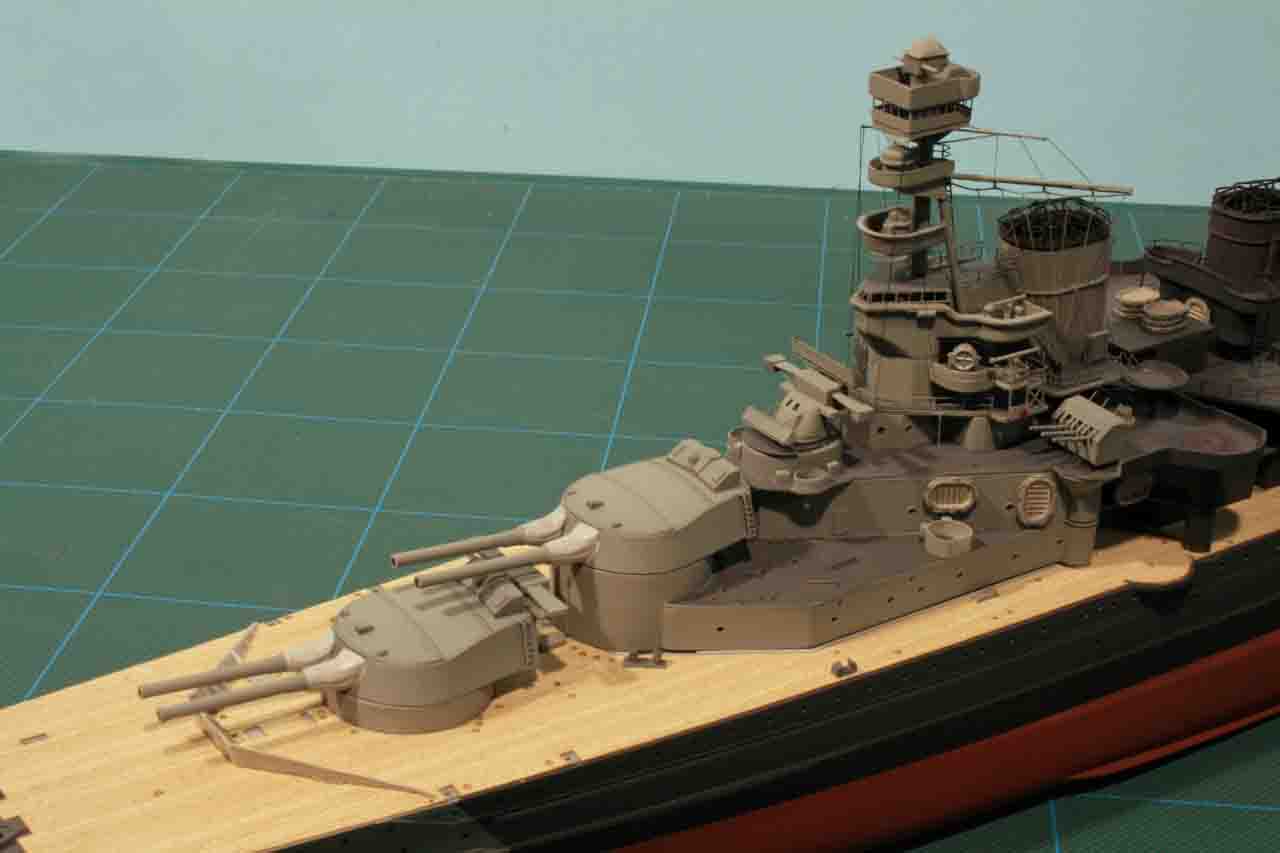

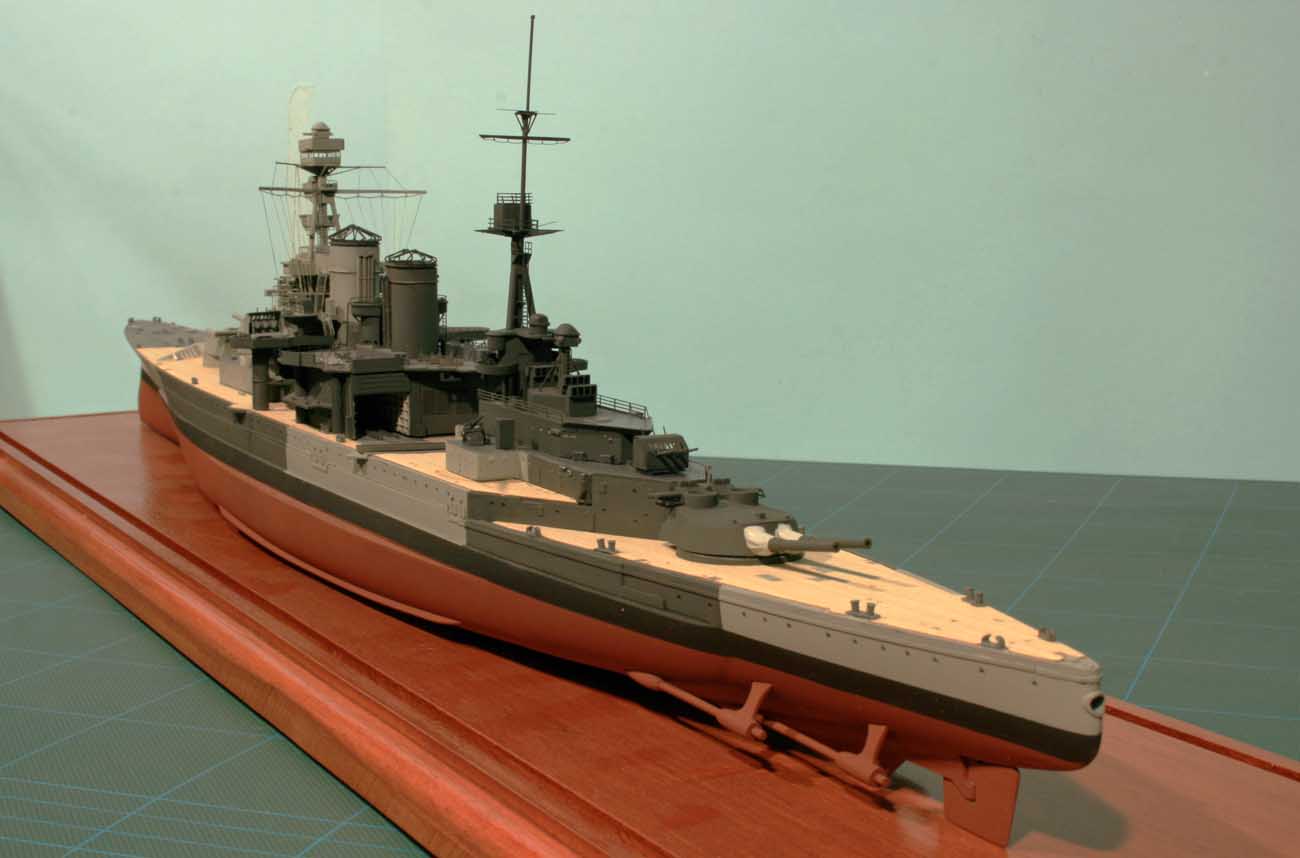

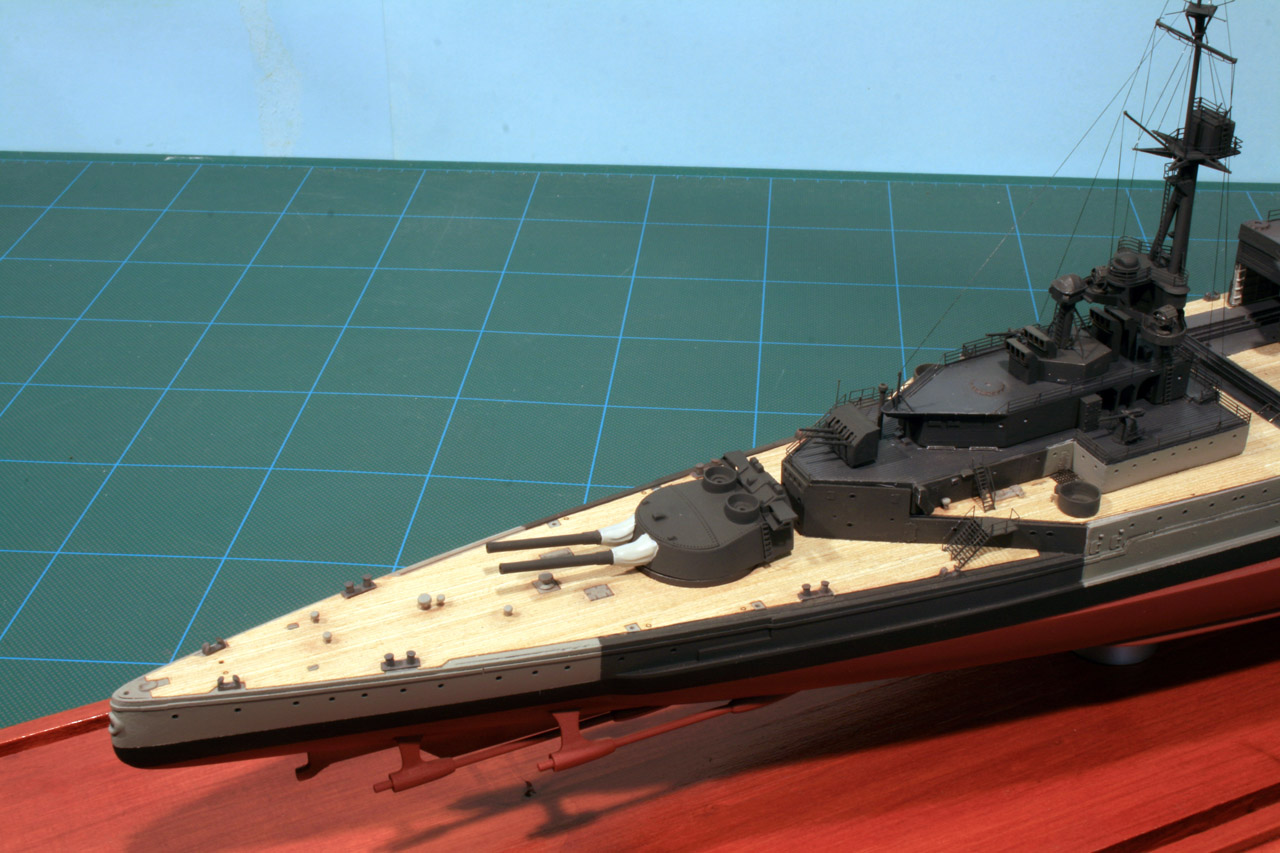

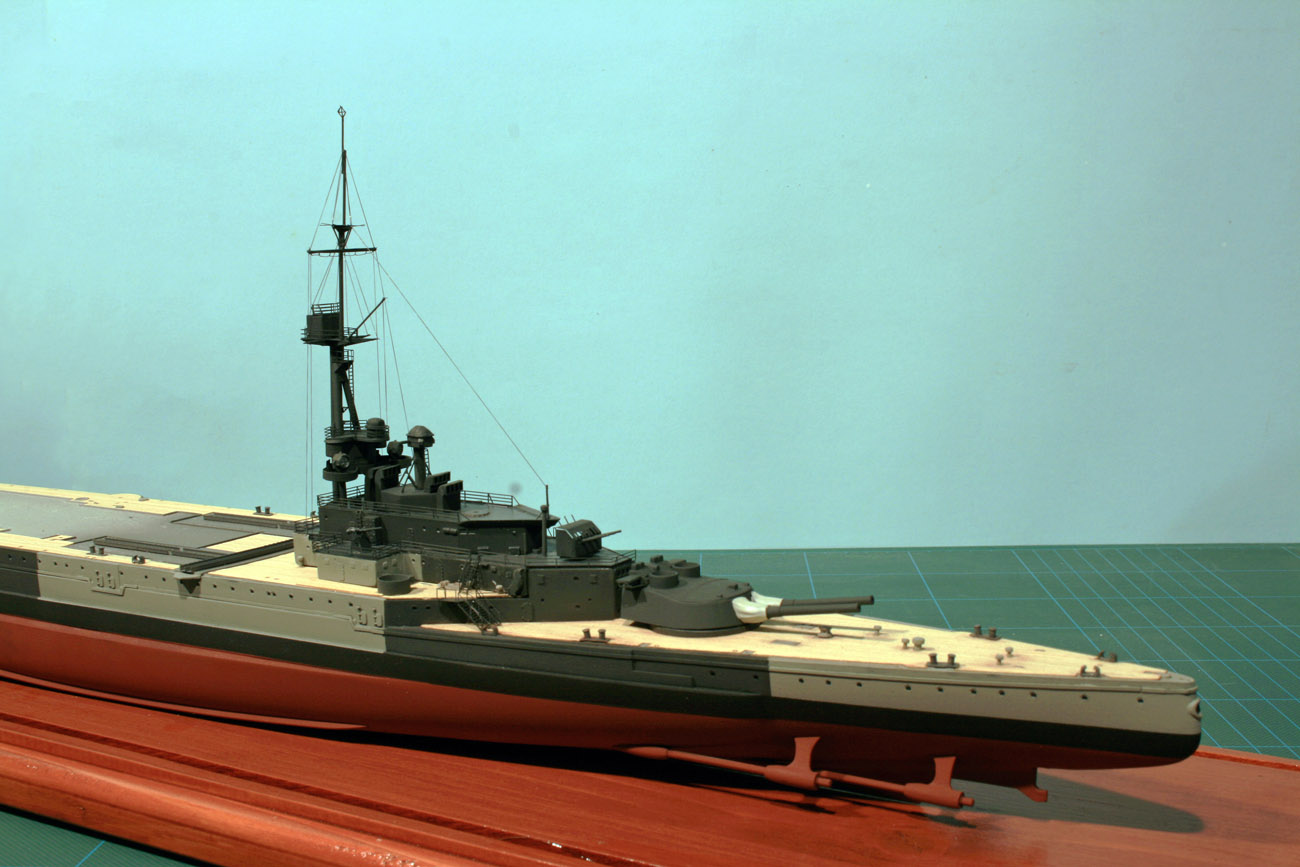

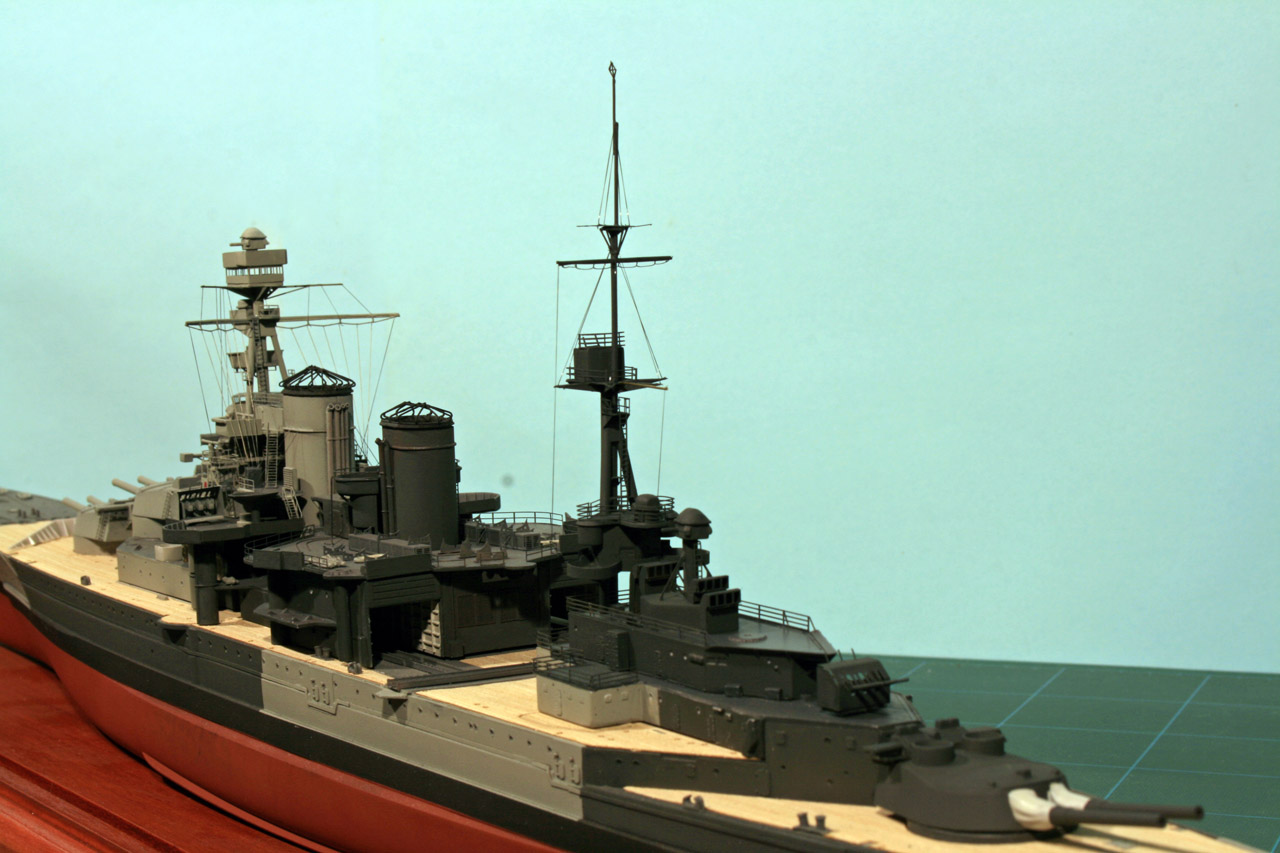

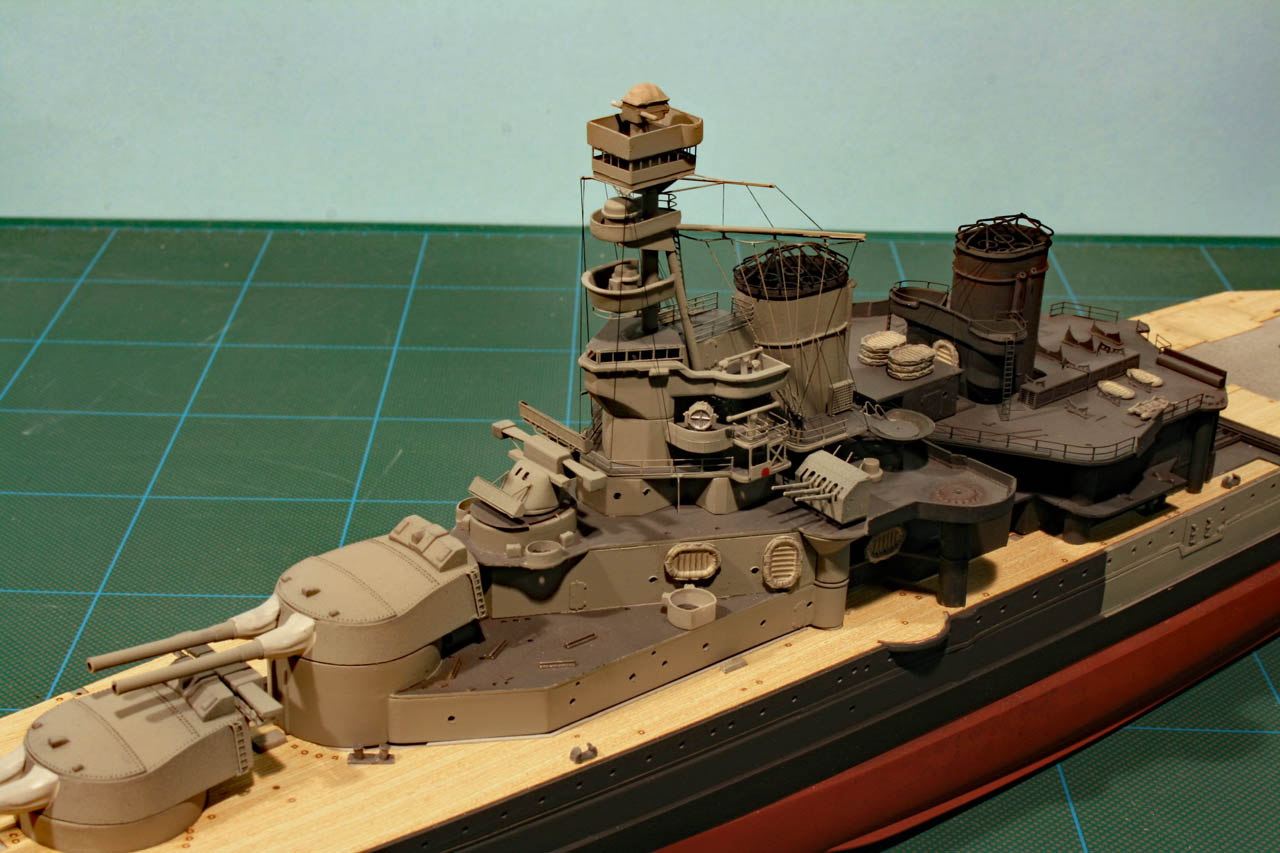

Nelle foto sotto, si possono vedere i due blocchi di sovrastrutture, definitivamente fissati al ponte!  Al momento si presenta così! C'è ancora tanto da fare .....i dettagli da applicare sono ancora molti, ma per ora facciamo una pausa festiva.
Segue
