| Il
completamento dell'armamento e sovrastrutture |
In questa pagina web, è possibile vedere il completamento dell'armamento e sovrastrutture.
Colorato e applicato l'armamento da prua a poppa, partendo dal cannone MK
42 da 127 mm al Phalanx CIWS!
Come è possibile vedere dalle foto, ho applicato delle decal che non erano previste dal kit! Ed esattamente:
1) striscie verticali rosse di "pericolo" ai lati dei portelli di
ricarica del lanciatore ASROC, queste completano quella circolare sul
ponte di coperta!;
2) sul lato sinistro del lanciatore ASROC la lettera bianca "A";
3) su entrambi i lati del Mack è stato applicato il "ribbon" E di colore rosso e due bande obbligue sotto;
Queste decal sono state recuperate da svariati fogli dedicati alle navi
moderne americane della Gold Medals Model e qualche avanzo della Iron
Shipwrights.
Inoltre si completano ulteriormente le sovrastutture con battagliole, scalette e telai di supporto dedicati per il sistema di guerra elettronica AN/SLQ-32 ESM e subito dietro altri due telai per un altra coppia di antenne a stilo.
Sul cielo della plancia è stato montato un piccolo mast e subito dietro il radar .
Direi che non manca molto, altri due radar da montare sul mack, gli
autogonfiabili di salvataggio su telai dedicati, il complesso sistema
delle lance di servizio ed in ultimo da completare il ponte di volo con
l'elicottero Kaman SH-2 LAMPS Seasprite. |
|
 |
|
 |
 |
 |
 |
 |
 |
 |
 |
Bene eccoci qui con questo lungo step
In questa prima sequenza di foto si vede l'applicazione delle reti di
protezione lungo il perimetro del ponte di volo, nulla di particolare,
le parti sono in fotoinciso e previste dal kit!
Più laboriosa è la costruzione delle gru per le lance!
Devo dire un dettaglio molto accurato, quello preparato dalla Orange
Hobby! Infatti la riproduzione di questo dettaglio è composto da
numerose parti sia in resina che in fotoinciso. Lo potete vedere nelle
foto sotto! |
 |
 |
 |
 |
 |
Il foglio delle istruzioni
inerente al dettaglio delle lance |
 |
 |
| A
questo punto della realizzazione, è preferibile applicare tutti
i cavi. Dopo l'esperienza fatta con lo Juneau, credo che sarà
impossibile separarsi da questo splendido filo della Uschi van der
Rosten. Come già accennato nel precedente W.I.P., in questa
scala preferisco il 0,03 mm, a mio parere il più adatto per
questa scala. Le istruzioni del kit non danno alcun suggerimento per quanto riguarda la posizione e numero di cavi,
pertanto ho dovuto consultare le foto della nave vera. Le foto della
Peary purtroppo non chiariscono molto e, guardando anche le altre navi
della stessa classe si nota che la posizione dei cavi non è
uguale per tutte! Alla fine ho fatto la media di tutte le foto e ho
messo su quelli che più o meno erano presenti su tutte! |
|
 |
 |
 |
 |
Nelle foto sotto è possibile vedere la preparazione del radar AN/SPS-40B,
anche in questo caso ci troviamo davanti ad un accurato dettaglio del
kit, a mio parere forse anche troppo! Le parti che compongono questo
radar sono tutte in fotoinciso e sono tante! Nelle foto in basso,
vedete quello che sono riuscito a fare.
Allo stato attuale sono rimasti da montare:
le lance (già in fase di preparazione);
l'antenna per le comunicazioni satellitari;
otto autogonfiabili di salvataggio (quattro per lato sugli appositi telai);
L'elicottero Kaman SH-2 LAMPS Seasprite.
Effettivamente siamo alla fine, ma si sà .... sono proprio questi piccoli dettagli che portano via tanto tempo...
|
 |
 |
 |
 |
 |
 |
 |
 |
| Kaman SH-2 LAMPS Seasprite |
In questo step, la costruzione del Kaman Seasprite.
In
questa circostanza un complimento alla Orange Hobby. Il pezzo in resina
è stato realizzato in modo veramente impeccabile! Addirittura
con carlinga aperta e completa di sedili e un ben fatto vano
del carrello. Nelle foto sotto ho volutamente evidenziato le dimensioni
dell'elicottero rapportandolo ad una monetina.
Ma a parte le ovvie dimensioni per la scala 1/350, il livello di
dettaglio è molto alto. L'unico neo di questa quasi perfetta
riproduzione in scala è la scarsa dotazione di decal per questo
elicottero. Purtroppo nell'unico foglio decal del modello troviamo solo
le coccarde e la scritta "Navy".
Da una mia ricerca sul web, sono riuscito a trovare la foto che vedete
sotto, dove è visibile proprio il Seasprite imbarcato sulla
Peary! Ben visibile il nr. 52 e sul fianco anche il nr. 1314 oltre ad
alcuni particolari. Per fortuna sono in possesso di un foglio decal della
Gold Medal Models, da questo ho estrapolato il nr. 52 ma per gli altri
purtroppo sono risultati troppo grandi e pertanto non applicabili.
Un altro dettaglio realizzabile è lo stemma della Peary
disegnato sulla porta dell'Hangar, purtroppo anche questo particolare
non è contemplato nelle decal del kit! Avrei voluto farlo... ma
in questo periodo sono senza una buona stampante ... ma potrei risolvere in futuro!
Proverò a inviare una e-mail ai Signori della Orange Hobby!
Magari con un supplemento di decal potrebbero ulteriomente migliorare
questo già ottimo kit. In definitiva, sono proprio questi
piccoli dettagli che completano il modello rendendolo sempre più
realistico.
A breve saranno applicati anche gli ultimi dettagli: gli
autogonfiabili, le due lance (quasi ultimate) ed infine la classica
asta a poppa per la bandiera e, appena mi arriveranno, penso di
posizionare anche dei figurini prodotti dalla North Star! Vedremo. |
 |
L'unica foto trovata sul web
del Kaman Seasprite imbarcato sulla USS Robert E. Peary
(FF 1073) |
 |
 |
 |
 |
 |
 |
 |
 |
A sinistra un altra interessante foto della USS Peary presa dal web!
Ben visibili tutti i "ribbon" sulle ali di plancia. Anche questo dettaglio, purtroppo, non è compreso nel foglio decal del kit.
Avrei voluto applicarlo, ma sfortunatamente di tutte le lettere che vedete nella foto mi manca solo la "C" dorata.
A questo punto anzichè applicare un dettaglio incompleto preferisco non farlo!
|
Con questo ultimo step, si può considerare concluso questo work in progress!

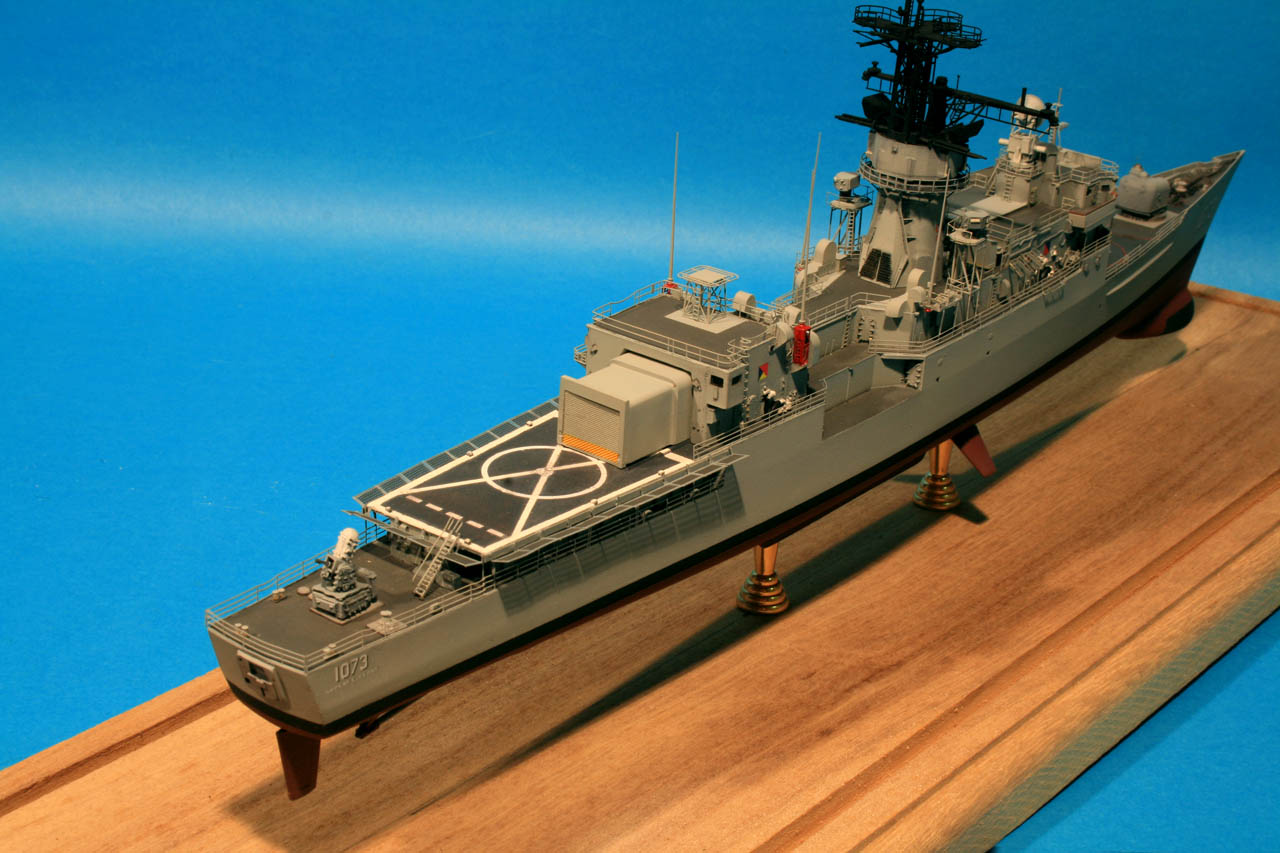

Nelle foto sotto, il modello è sostanzialmente completato, da
applicare solo la bandiera e, appena saranno mella mia
disponibilità, qualche figurino.
Un altro mio parere sugli ultimi dettagli applicati: le lance non erano
proprio il massimo, considerato l'alto livello di dettaglio
complessivo del modello.
Montata anche l'antenna per le comunicazioni satellitari, posizionata
sopra i vetri di plancia su di una apposita piattaforma, forse una mia
impressione ma la vedo appena più piccola del dovuto. Applicati anche
gli 8 autogonfiabili a centro nave circa, sopra i telai dedicati.
Un saluto a tutti
Luciano Rizzato |
 |
In questa foto
ben visibili elica e timone |
 |
 |
 |
 |
 |
 |
